美菲特M9100经济型嵌入式录播追踪一体机是实现对图像信号进行采集、预处理、自动追踪导播和录制，并进行输出的前端设备。可支持4路1080P视频信号和两路音频信号的采集，并提供多种画面合成方式供用户选择。嵌入式录播一体机结合了硬件系统的高性能，软件系统的灵活性和兼容性的优势，支持全高清视频的采集、编码，实现多屏合一的方案。能够在复杂的环境下高效运行，适应不同直播录制场合，可广泛应用于教育行业、远程医疗、监控及可视电话、政府部门、军事应用等。

       集成的追踪自动导播切换功能与录播共用相同的视频源, 无需增加额外的摄像头, 采用先进的机器学习, 图像智能分析等算法, 使得设备即装即用无需调试. 既降低了录播系统的成本, 又大简化了设备的安装调试过程

1.2产品优势

Ø 全芯片嵌入式架构

    硬件集成、嵌入式操作系统，保证长时间工作稳定，有效防止病毒和网络攻击，确录制资料安全。

Ø 高品质音效

    支持双声道高清音频（AAC-LC）编码，支持标准CD格式的44.1K采样，完美音质享受。

Ø 超强图像性能

    采用领先的核心视音频处理技术，卓越的信号处理能力，自如应对多达2路1080P@60fps或者4路1080P@30fps全高清视频编码。

Ø丰富的接口设计，自由接入任意信号源

    系统提供多组HDMI（DVI-I）、HD-SDI、YPbPr及VGA信号接口，高清视频分辨率支持1080P@60，能够自由接入任意信号源，全面满足各类需求。

Ø 高低码流同步录制

    录制过程支持高低不同速率的录制码流，同时生成点播服务的MP4文件。

Ø集成追踪自动导播切换

    录播和追踪集成于一体, 可自动导播切换。

Ø导播策略可配置

    导播策略支持在线配置。

1.3产品功能

视频输入

    嵌入式多媒体高清录播机可精准检测4路视频信号和1路音频信号，优良的兼容多种品牌的型号和摄像机的模拟信号，可适应复杂的采集场景。对采集到的信号源编号处理，对接相应的物理接口，便于用户了解信号源对应的设备。自动识别和匹配各种分辨率，能支持1080@60的高清信号，配置灵活。

画面合成

    将采集到的摄像机信号、PC屏幕信号、摄像头信号任意组合，多种画面合成方式适用于多场合的使用需求。

视频输出

    配置HDMI和VGA两个输出接口。可自动检测出输出口所接显示设备的分辨率和刷新率。对于输出参数支持灵活的自动匹配和人性化的手动设置，在摒弃以往繁琐操作的同时，也可提供用户更舒适的视觉享受。

多协议支持

    采用主流的H.264视频编码和AAC音频编码，采用RTMP,RTSP,RTP传输协议，为系统提供良好的适用性。可编码输出高低不同的视频质量，用户可根据网络环境选择合适的视频质量。

储存

    以标准MP4格式进行文件存储，普适于各类播放终端，灵活易管理。

二、技术指标

2.1接口说明

POWER
POWER：设备电源开关从左到右：

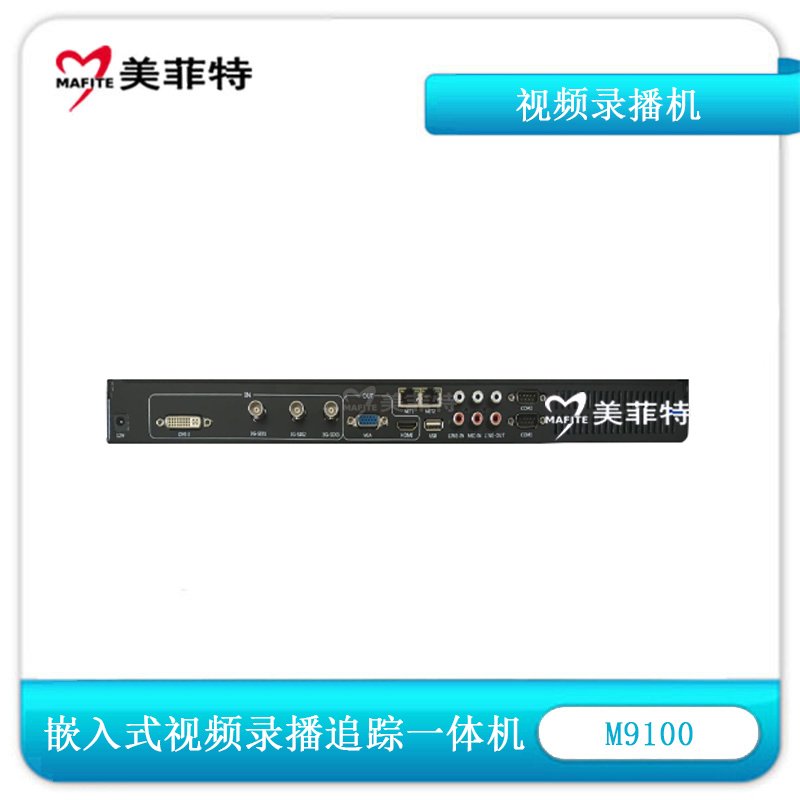

后面板：

从左到右：

DC12V：电源接口

DVI：DVI-I视频输入接口

3G-SDI1：3G SDI视频输入接口

3G-SDI2：3G SDI视频输入接口

3G-SDI3：3G SDI视频输入接口

VGA：VGA视频输出接口

HDMI：HDMI视频输出接口

USB：USB接口

NET1：工作网口

NET2：调试网口

LINE-IN：音频输入LINE接口

MIC：音频输入MIC接口

LINE-OUT：音频输出LINE接口

COM1：控制接口RS232

COM2：控制接口RS232

2.2规格参数

产品型号	美菲特M9100
信号输入	3路SDI 数字信号 1路HDMI/DVI/分量 信号输入
视频输入接口	SDI/VGA/HDMI/DVI
音频输入接口	RCA（Line In/MIC）
视频编码	H.264 支持Baseline / Main / High Profile
音频编码	AAC
支持分辨率	1080P/1080I/720P/ Full D1 / VGA / CIF
支持帧率	高清视频60fps
码率范围	16Kbit/s～40Mbit/s
视频输出	HDMI/VGA
音频输出	RCA
文件格式	MP4
存储空间	1T
IP输出流协议	H.264-FLV over HTTP/RTMP H.264-RTP over RTSP/RTP
物理尺寸	规格：1U 电源：自动适应100-240 V交流电，150 W
运行条件	运行温度：0 到 50℃ (32 到 122 ℉) 非运行存储温度： -40 到 70℃ (-40 到 158℉) 非运行相对湿度：90% at 30℃ (86℉) ，无冷凝

2.3导播界面
