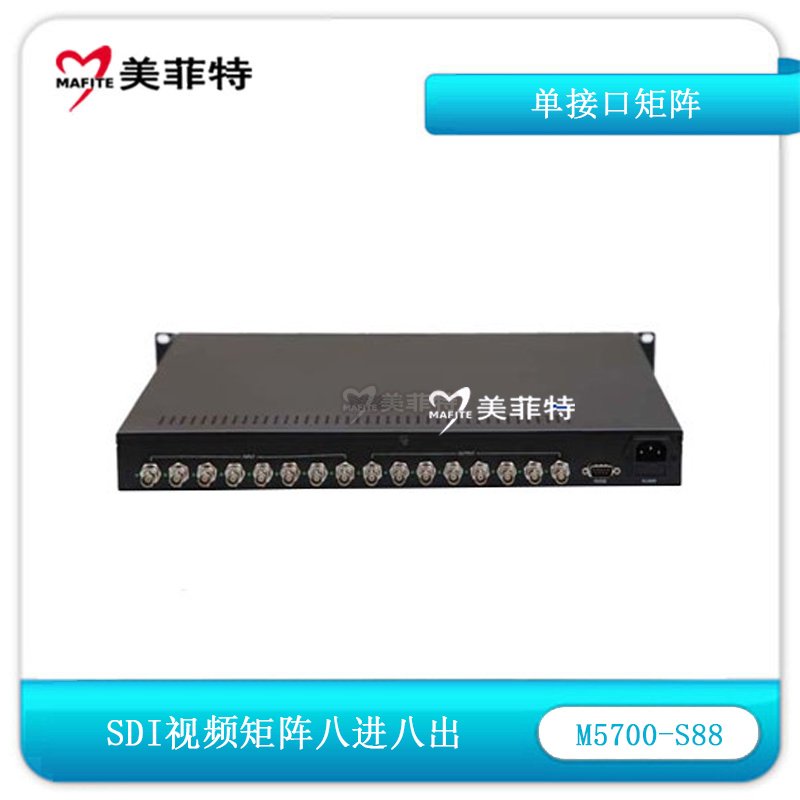

美菲特M5700-S88 用于HD-SDI信号切换和分配的设备,可将8路HD-SDI输入信号切换到8路输出通道中的任一通道上。其输入、输出端均为BNC接口。设备的每路输入端都设置了自动均衡和时钟再生功能，有效解决了由于长距离传输带来的信号幅度损失和时钟抖动的影响，确保输出的HD- SDI数字高清影像达到源端的品质。

产品简介:

        3G HD-SDI数字矩阵兼容SMPTE259M/292M/344M/424M、DVB－ASI 270Mbps。支持SDI、DVB－ASI 、SD、HD等多种信号格式，可通过10Mb/s～3Gb/s码率的数字信号，自动均衡功能和时钟恢复功能保证信号的高质量传输。

提供多速率数据时钟恢复，适合143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、3Gb/s等码率，可以有效地去除长电缆造成的时钟抖动。

产品特性:

①兼容SMPTE259M/292M/344M/424M，支持DVB－ASI 270Mbps

②规模：8U机箱：128*128  128*64  128*32

4U机箱：64*64 64*32 64*8 32*32 32*16 32*8

1U 机箱：16*16  16*8  8*8  8*4   4*4,

③信号格式SDI，DVB－ASI

④自适应输入均衡控制

⑤时钟恢复功能

⑥具有外同步信号接口,使其在视频信号的场消隐期间切换

⑦掉电记忆功能，保证数据永不丢失

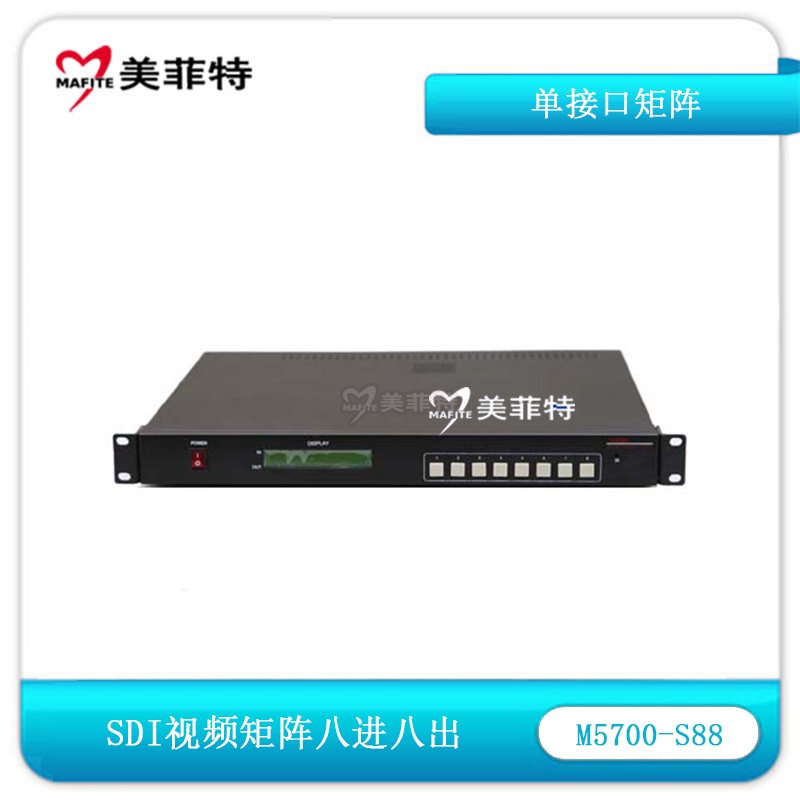

⑧前面板按键操作和RS232、红外远程操作

外型尺寸:

产品8 16路采用1U19英寸机箱

32 64路的采用4U插卡式19英寸机箱

128路采用8U19英寸插卡式机箱

技术参数:

视频格式: 143Mbps/177Mbps/270 Mbps/360 Mbps/1.485Gbps/s/2.97Gbps/s

均       衡：Equalizes up to 120 meters of Belden 1694A at 2.97 Gbps

200 meters of Belden 1694A at 1.485Gbps or up to 400 meters of Belden 1694A at 270 Mbps

时钟恢复： 支持143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、2.97Gb/s

阻      抗：75Ω

反射损耗：  >18db 143MHz－2.97G

幅      度：800mv±5%

上升/下降时间：<270ps (20%～80％)

直流偏移：  0V ±0.5

过      冲：  <10%

连接形式：  BNC

交流电：   110-260VAC

功      率：  <25W
