美菲特VGA信号延长器M3801-100，透过CAT5双绞线可传送 VGA 视频(音频)信号达 100 米。产品延长后远端图像还原效果清晰自然，产品延长距离远,且图象效果无明显衰减，图象显示无延时,成对的 VGA 信号延长器通常被用作为居家或商业用途，以快速、经济的双绞线取代昂贵又庞大的 VGA 信号线。使 VGA 信号监控器可由标准的双绞线延伸连结 PC 端。可以广泛应用于计算机领域和监控、安保、多媒体教学系统、演示厅、售票亭、屏幕信息广告牌、高架投影系统、PC 系列系统、展览秀 PC 背板等多种场合，具有稳定性好、图像清晰等特点。

　　

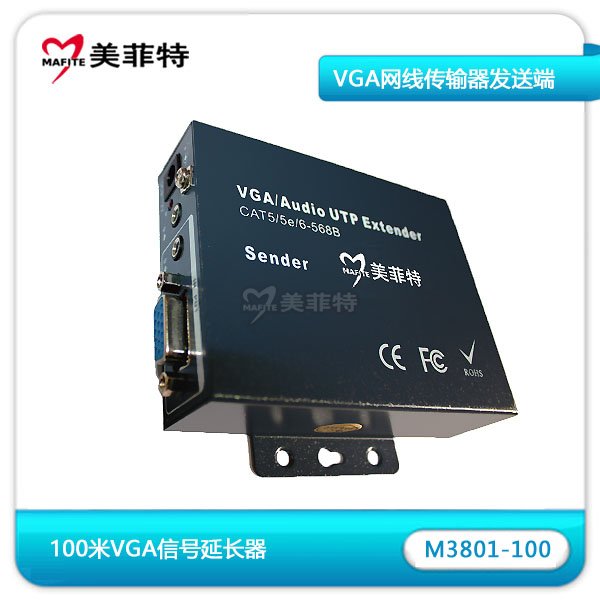

　　图示：美菲特M3801-100VGA延长器发射端

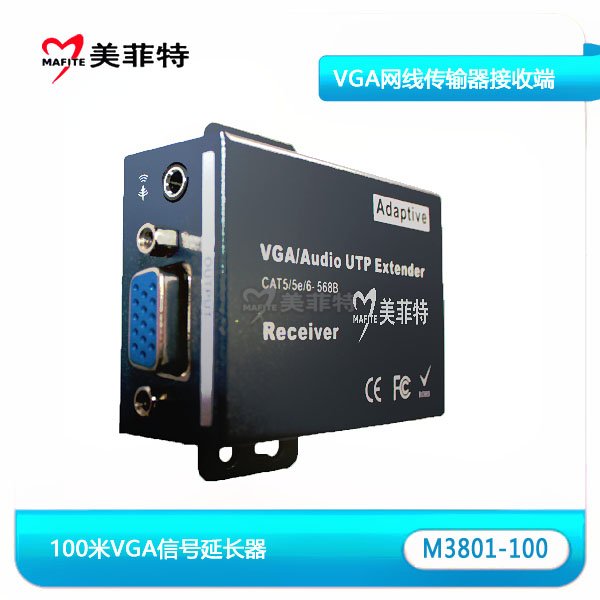

　　图示：美菲特M3801-100VGA延长器接收端

　　产品特点：

　　可以把电脑主机VGA的视频(音频)接口延长最远达100米

　　在电脑主机的近端，也提供了一个 VGA 视频接口供用户使用

　　使用单根网线(CAT5)延长，成本低廉

　　支持VGA视频延长，远端的显示无延时

　　无需驱动程序，使用安装简单方便

　　可以级联，加强延长距离

　　图像质量好，产品抗干扰性能强

　　预留调节开关,客户可根据网线长短调节图象

　　产品性能:



功能	传输信号数	VGA 1路(音频1路)
	信号输出数	VGA 1路(音频1路)
	传输路离	100米
电源	电源适配器	9V 2A
传输分辩率	最高支持	1920X1440 60Hz
接口	VGA输入	黑色DB15母座
	VGA输出	蓝色DB15母座
	双绞线接口	RJ45
	Sync Filter Level	信号同频补偿
	DC接口	Φ2.1
LED灯	电源灯	绿色
防护	是否防雷	是
	是否防静电	是
产品及包装属性	产品尺寸（长X宽X高）	110X71X25(mm)
	材料	铝质
	颜色	黑色
	净重	发射加接收：145+139.5（克）



　　线缆要求:



线缆要求	双绞线
线缆等级	5类以上
线 规	24～16AWG（0.5～1.3MM）
线缆标称阻抗	100Ω
直流环阻	10Ω/100米＠AWG24
分布电容	＜62PF/米
工作温度	-25℃~+70℃
储存温度	-40℃~+150℃
相对湿度	0~95%（非冷凝）



　　应用图例：

　　

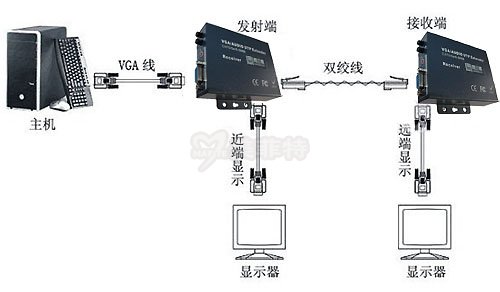

图示：美菲特VGA延长器应用



　　本产品由发送器和接收器组成，能通过单根网线把计算机主机显示视频(音频)接口延长最远达100米。

　　美菲特VGA延长器有延长100米、200米、300米设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。
