美菲特M2720型号转换器是一个VGA转HDMI转换器。其可以将输入的VGA模拟视频信号转换完整的HDMI信号输出。如可以将显卡的VGA输出通过本转换器转换后连接全高清(1080P)的大屏幕电视机。美菲特M2720 VGA转HDMI转换器在处理VGA信号时，没有经过Scaler处理，分辨率最高能支持到1920*1080@60Hz。此款产品具有支持PC机显卡的分辨率多、兼容性好、清晰度高等特点。

　　主要运用于电脑主机、电脑笔记本、家庭DVD、家庭游戏机等带有VGA输出接口的视频产品。可以将带有VGA接口的设备链接到大屏幕电视机、投影机等高清显示设备上;该转换器对信号只做格式变换，不对输入信号进行缩小、放大等技术处理，最高支持1920X1080，输入与输出一致。支持所有VGA标准输出分辨率。

　　美菲特M2720 VGA转HDMI高清视频转换器输出图像的垂直像素最高达到1080线，符合HDMI1.3标准，兼容HDCP协议

　　产品特性

　　一路VGA+R/L输入信号转换成支持HDMI的TMDS信号

　　支持视频输入：VGA模拟信号

　　支持音频输入： R/L 模拟信号

　　HDMI 输出: 最高可以支持1920*1080与输入同格式的信号输出

　　LED 指示灯: 当信号源端或者显示终端处于工作状态时，相应的LED灯会变亮。

　　使用AWG26规格的线缆，输出可达20米。

　　无信号损失

　　安装简单

　　外置DC5V/1A的电源适配器或者通过USB转DC线给产品供电

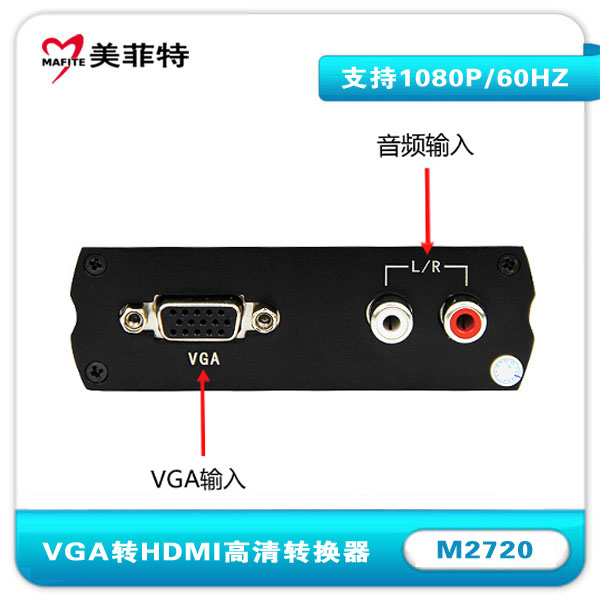

图示：VGA信号输入端

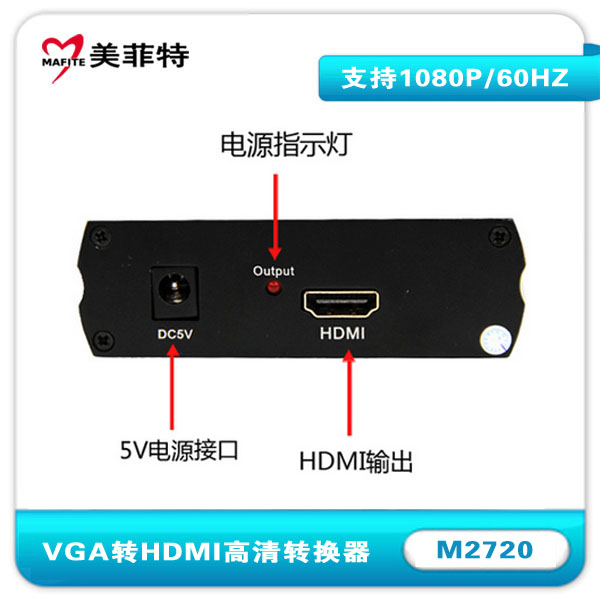

图示：HDMI信号输出端

　　规格参数：

　　VGA信号输入……………………………………………………………………支持SXGA/SGA/UGA(50/60/75HZ)

　　音频输入……………………………………………………………………R/L Analog

　　HDMI分辨率……………………………………………………………………最高支持 1920x1080/60Hz

　　最大传输带宽……………………………………………………………………165Mhz

　　最大传输速率……………………………………………………………………1.65Gbps

　　输出线缆长度……………………………………………………………………≤20米 AWG26 HDMI标准线缆

　　输入视频信号……………………………………………………………………0.5~1.5Volts p-p

　　输出DDC信号……………………………………………………………………5Volts p-p (TTL)

　　最大工作电流……………………………………………………………………500mA

　　电源适配器规格: …………………………………………………AC (50HZ, 60HZ) 100V-240V; 输出: DC5V/1A

　　工作温度范围…………………………………………………………………… (-15 to +55℃)

　　工作湿度范围……………………………………………………………………5 to 90%RH (无冷凝)

　　尺寸(长*宽*高)……………………………………………………………………90x69x31 (mm)

　　重量…………………………………………………………………………………140g

　　- HDMI规格：

　　- 兼容HDCP

　　·完全支持HDMI1.3;

　　产品特色

　　采用全球顶尖的analog公司的模数转换芯片，可以将高清晰高分辨率的VGA视频信号转换成为高速的数字信号，且无任何损失;后端的HDMI编码器采用了全球最顶尖的HDMI芯片设计公司siliconimage的编码器，可以将前端送来的高速数字信号编码成高清晰的HDMI信号输出，最高支持1080P/1.3版。

　　连接与操作

　　1. 把VGA+R/L信号源与转换器的输入口连接起来。

　　2. 通过一条HDMI线缆，把HDMI显示终端与连接器的输出口连接起来。

　　3. 把5V 的电源与转换器连接起来。

　　电源说明

　　VGA-HDMI采用5V电源供电

　　配件说明

　　VGA-HDMI主机一台、5V电源供电线、使用说明书一份

　　常见问题

　　1：链接PC和LCD-TV、投影机以后没有图像

　　首先确定线材本身没问题，LCD-TV、投影机的信源是否处于HDMI状态，PC输出的信号是不是后端显示设备支持的模式(有些显示设备不支持VGA输出的高分辨率模式，建议PC输出首先设置为1024X768/60HZ)，如果是笔记本电脑，确定书否切换到外部显示状态。

　　2：链接LCD-TV以后，屏幕上下有黑边

　　一般为PC输出的分辨率和LCD-TV的最佳显示模式不匹配

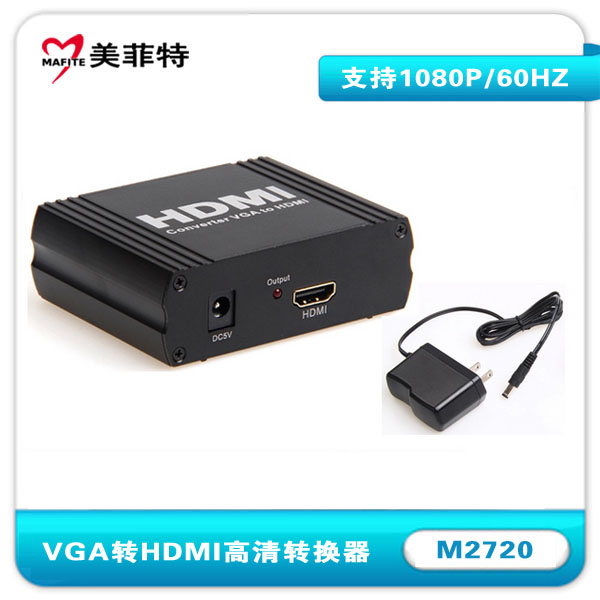

　　产品配件

　　M2720主机 一台

　　DC5V电源适配器 一个

　　说明书 一本

　　保修卡
