产品名称：SDI转HDMI转换器

　　产品型号：美菲特M2730

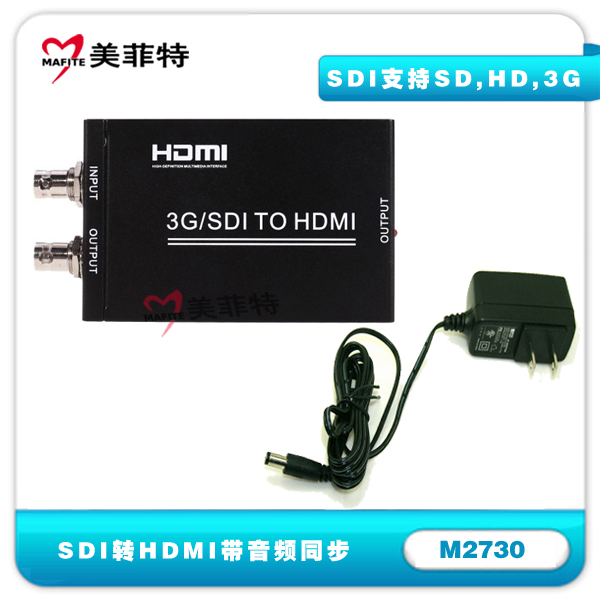

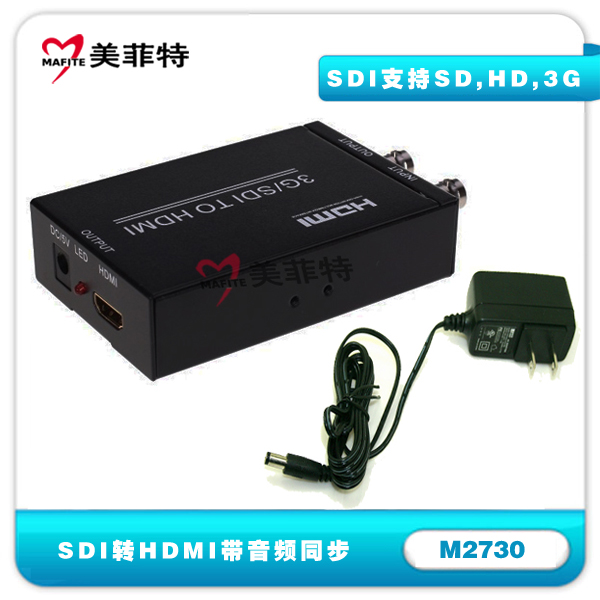

　　SDI转HDMI转换器

　　高清HD SDI-HDMI转换器是一款专用于单路高清数字分量串行接口(HD-SDI和3G-SDI)信号转换为HDMI 信号的设备。该设备集成SDI 接收器及HDMI 调制器，可方便的将HD-SDI 信号转为HDMI 信号，同时会将SDI所带音频信号分离转换后嵌入到HDMI 信号中，以实现声音及图像同步传输。

　　SDI

　　SDI接口是数字串行接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

　　HDMI

　　HDMI高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

　　相关参数

　　规格参数

　　1. 型号：M2730

　　2. 视频输入信号：高清数字分量串行接口(HD-SDI和3G-SDI)信号

　　3. 视频输出信号：一路HD-SDI输出(环回输出)，一路HDMI信号输出(1080P@60Hz)

　　4. 输入音频信号：SDI内嵌

　　5. 最大工作电流：500mA

　　6. 电源适配器规格：交流输入(50HZ, 60HZ) 100V-240V;输出: DC 12V/1A

　　7. 工作温度：(-15 to +55℃)

　　8. 工作湿度：5 to 90%RH (无冷凝)

　　9. 尺寸(长*宽*高) ：100(W) x65(D) x 25(H) mm

　　10. 重量：250g

　　连接与操作：

　　1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。

　　2. 通过一根HDMI线，把转换器输出口与终端显示设备连接。

　　3. 把DC 5V/1A的电源与转换器连接起来。

　　特点：

　　1. 支持HD-SDI 和3G-SDI

　　2. 支持全高清1080P@60Hz

　　3. 分辨率自动识别

　　4. 一路SDI环回输出

　　5. 音频和图像同步输出

　　6. 安装简单方便

　　主要的功能特点

　　画质输出效果一流，完全满足广电播出机房及非编系统的专业要求。

　　针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求。
