型号：美菲特 M2760

　　说明：HDMI一分二分配器带AV输出、HDMI输出

　　1、产品特色

　　美菲特 M2760是一款HDMI转CVBS信号转换器，同时可以旁路输出，可将HDMI数字信号转换为AV(CVBS)复合视频信号及FL/FR立体声音频信号，让客户将高画质的HDMI影音信号转换成为普通的电视、VHS绿放影机，DVD录放机等可接收CVBS信号(标准解析度480i,576i)支持NTSC/PAL两种不同的制式。

　　同时，旁路HDMI输出也可以方便驳接高清电视，不占用原有机器的HDMI输出端子!将原有的HDMI一分为二，驳接两台不同输入接口的电视

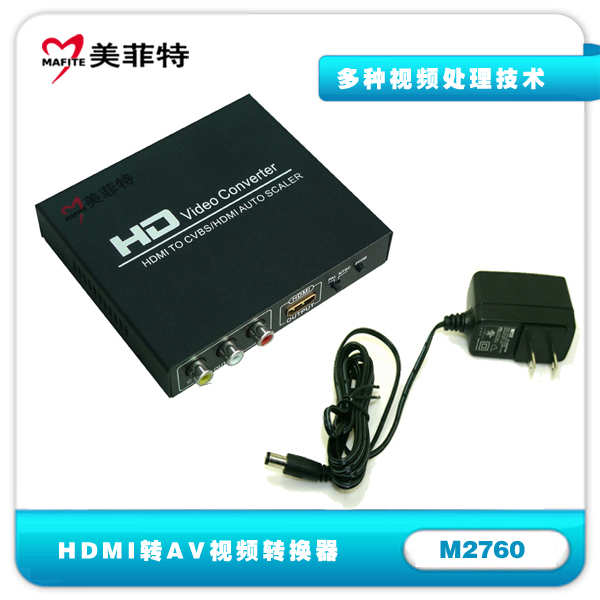

图示：高清HDMI转CVBS转换器

　　产品功能：

　　1.将HDMI高清信号经过SCALE DOWN视频处理转换576I、480I(PAL/NTSC)的视频信号输出;

　　2.将HDMI高清信号无损旁路输出(Bypass);

　　3. ZOOM缩放功能，将输出的CVBS强制所需要的画面，不要超出电视机显示屏边缘;(详细介绍请参考附图介绍)

　　4.自动识别HDCP，将前端HDMI所带的KEY(HDCP)强制解除;

　　5.将HDMI数字音频，经过DAC数模芯片处理转成AUDIO模拟立体声;

　　6.采用最先进的视频处理技术，对图像的亮度，对比度及色彩进行增强处理;

　　7.经过转换后的CVBS效果透亮度十足(不像前一代HDMI转CVBS的CVBS信号有朦胧感)

　　8. AV输出4:3、16:9切换输出，真实还原了4：3的画面经过转换后，在16：9电视机上严重压扁现像

　　产品采用技术特点介绍：

　　1.采用新一代低功耗数字化芯片处理，24小不间断工作，发热量不大，稳定性工作

　　2.采用3D补偿技术

　　有效消除快速运动画面的抖动和拖尾现象

　　3.采用DCDI处理技术

　　a. Faroudja研制的专利技术DCDI;可以消除普通高清转换器在视频中的锯齿斜纹。

　　b.利用“bad edit detection”能力来检测各种视频码流中电影的原始码流并重建一个更为精确的视频信号，这样就形成了在完全垂直分辨下无动态物质的图像。

　　c.利用其TrueLife Enhancement技术来识别图像的细节转换，如皮肤细纹，斑点或头发。这些细节的处理使得画面看起来更清晰更生动。

　　d.利用Motion Adaptive processing技术。减少噪点的同时又不产生污点，真实的还原了图像原有的面貌。

　　e.利用动态检测器技术来有选择性的对静态画面进行短暂滤波，并利用图像存储技术对被要求存储的色度进行存储。

　　使用了此技术后，在颜色交错变化的场景：如平铺的屋顶，交叉图案的衣服，树叶场景等，从此不再出现多余的杂色。

　　4.采用了Scaler视频处理技术:

　　将高清的HDMI信号经过Scaler Down转换成CVBS输出

　　5.采用了BYPASS视频处理技术

　　将高清的HDMI信号采用BYPASS技术，无损转换成HDMI

　　5.采用DAC技术

　　将输入HDMI数字音频信号，经过DAC数模芯片，转换成模拟音频

　　2、产品规格

　　1)硬件转换，即插即用，无需任何软件驱动

　　2)兼容HDMI1.3

　　3)支持NTSC与PAL两种制式输出

　　4)一组HDMI输入;一组HDMI输出;一组AV输出;一组立体声输出;

　　A.输入端子：--------------HDMI x 1路输入;

　　B.输出端子：--------------旁路HDMI x 1 路输出

　　C.视频输出端子:------------VIDEO x 1 路输出

　　D.模拟音频输出端子---------L/R x 1 路输出

　　5) HDMI输入格式：480P，576P,720P,1080I,1080P@60Hz

　　同时兼容DVI模式：800x600,1024x768,1280x720,1280x1024，1920x1080/@60hz等几种模式

　　HDMI输出，与AV同步输出

　　AV视频输出：480I、576I(可选)

　　音频输出：左右声道(L/R)

　　外观尺寸：100mm(W)x105mm(D)x 25mm( H)

　　3、应用平台：

　　1) KTV梦工厂，可作扩展平台

　　AV信号容易传输，接线简单，HDMI输入，同时HDMI输出，不占用原机输出的HDMI接口

　　2)重要会议系统，可作展示平台

　　远距离操控，HDMI输出可接到当前的显示平台操作，可方便随时切断AV输出信号源，避免会议的非相关人员看到非会议信息

　　3)医疗重要手述平台：可作监示平台

　　HDMI输入信号，同时输出HDMI信号可用作当前操作平台观看，AV信号传输到监控室，由监控室远距离监控操作的流程

　　附件说明:

　　配件数量备注

　　M2760   1PCS

　　DC5V/1A   1PCS

　　用户手册  1PCS

　　包装   1PCS

　　物理连接口示意图:

　　

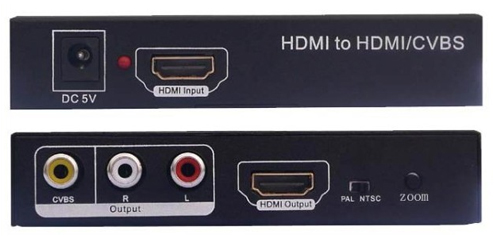

　　面板示意图

　　DC/5V:------------------电源输入接口,输入5V/1A电源

　　HDMI IN:---------------HDMI输入接口;驳接KTV点歌统，PC电脑，及PS3/XOBX360/高清播放机/机顶盒/视频会议终端等

　　HDMI OUT---------------HDMI输出接口,驳接HD-TV电视机

　　LED:-------------------电源指示灯;通电后常亮

　　VIDEO out:-------------CVBS输出端口,驳接CRT电视的复合视频,加个BNC转换头可以驳接监视器

　　R/L:-------------------音频输出接口,驳接电视机的R/L接口

　　PAL/NTSC:---------------PAL制式与NTSC制式输出选择切换开关

　　ZOOM――――――――――放大与缩小功能，常按3秒后为4：3与16：9切换(3秒后松开手执行功能)

　　ZOOM功能详解：

　　画面重显率：电视系统专用名词。

　　表示输出所显示输入图像的比例，英文为OVERSCAN(过扫描)。假定输入图像为宽X高=100X100，屏幕大小为100X100，比如重显率为98%，显示的画面就只有输入图像的98%，显示的图像只显示输入的98%，宽X高=98X98。
