一、产品介绍

　　美菲特M2903 SDI转DVI-VGA转换器使SD-SDI, HD-SDI 和3G-SDI信号显示在DVI-VGA显示器上，同时确保在2.970Gbit/s的高比特率下，让你获得快速的信号传输而没有任何损失。对于专业人士来说，意味着当你在DVI-VGA显示器上展示你的作品的时候，你可以更加容易分配和扩充你的3G SDI信号，这些都是建立在此款转换器之上。此外，正是由于环通3G-SDI的设计，使用者能够同时享受SDI，DVI和VGA带来的快感。



　 二、产品特点

　　1、支持在2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s和 270Mbits/s的情况下进行运作。

　　2、能够均衡和重新定时回路输出。

　　3、自动视频模式检测(3G/HD/SD)

　　4、能够从SMPTE 425M B级转为A级的1080p 50i/59.94/604:2:2 10bit。

　　5、能够支持长距离与其他的转换器进行连接来延伸信号。

　　6、在SDI和VGA信号下能够自动显示。

　　7、选择音频输出到模拟2CH

　　8、分别支持高达300米的SD信号、200米的高清信号和100M的3G信号的信号传输。

　　9、注：电缆是通过了百通1694A测试。如果使用另一种类型的电缆会导致运行距离可能会有所不同。

　 三、产品包装

　　1、3G的SDI转DVI-VGA转换器

　　2、5V的直流电源适配器

　　3、操作手册

　 四、产品规格

　　SMPTE标准 A级和B级的425M，也可以是424M, 292M, 259M-C

　　SDI传输率 2.970 Gbit/s和2.970/1.001 Gbit/s

　　SDI输入/输出分辨率 标清: 480i@60, 576i@50

　　高清: 720p@50/60, 1080i@50/60

　　3G: 1080p@24/25/29.97/30/50/59.94/60

　　DVI/VGA输出分辨率： 800x600@60Hz, 1024x768@60Hz,

　　1280x720@60Hz,1440x900@60Hz

　　1280x1024@60Hz,1680x1050@60Hz,

　　1600x1200@60Hz,1920x1080@60Hz，

　　1920x1200@60Hz

　　输入端 1个BNC (SDI/HD /3G-SDI)

　　输出端 1个BNC (SDI/HD /3G-SDI), 1个DVI-VGA,1个RCA(L/R)

　　电源 5V-12V直流电

　　ESD保护人体模型 ±8千瓦(空气放电)

　　±4千瓦(接触放电)

　　尺寸大小 164 毫米x 85毫米x25毫米

　　重量 350克

　　运行温度 0°C ~ 40°C / 32°F ~ 104°F

　　储存温度 -20°C ~ 60°C / -4°F ~ 140°F

　　相对湿度 20%~90%RH(无冷凝)

　　功耗(最大) 5W

　 五、操作控制与功效

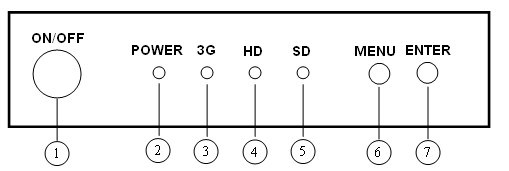

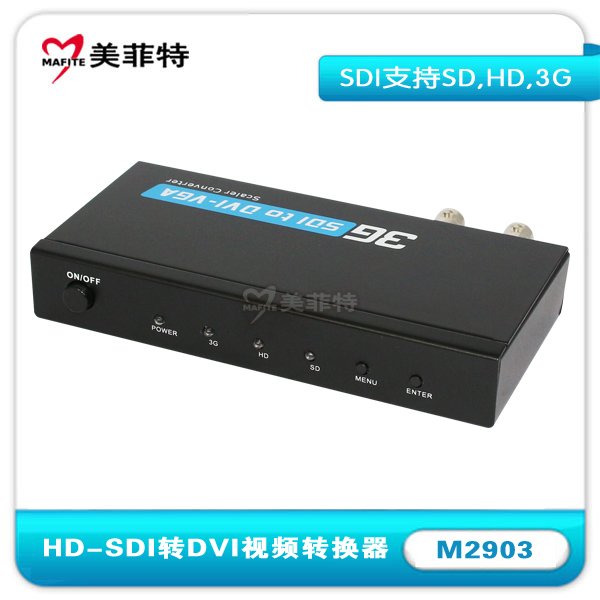

　　前面板

　　



　　1.ON/OFF: 电源开/关转换.

　　2.POWER LED: 当设备与电源相连接的时候，蓝色指示灯就会亮起来。

　　3.3G LED: 当以3G的格式输入SDI信号的时候，蓝色指示灯就会亮起来。

　　4.HD LED: 当以高清的形式输入SDI信号的时候，蓝色指示灯就会亮起来。

　　5.SD LED: 当以标清的形式输入SDI信号的时候，蓝色指示灯就会亮起来。

　　6.MENU: 按下此按钮就进入输出分辨率OSD菜单。

　　7.ENTER: 按下此按钮就会确认你的选择。

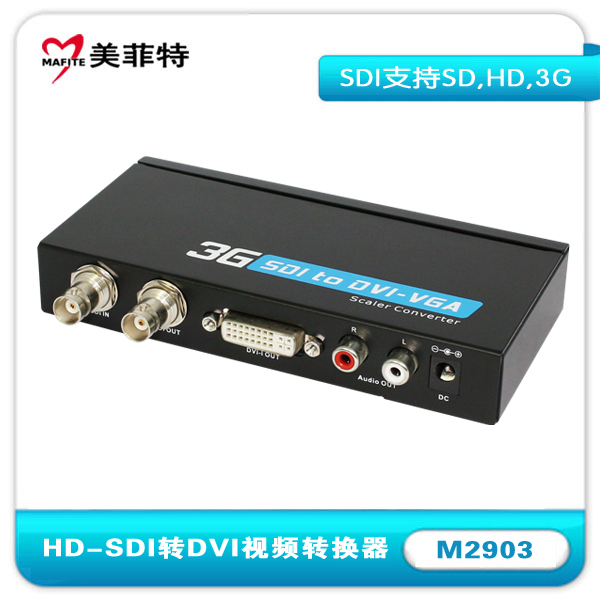

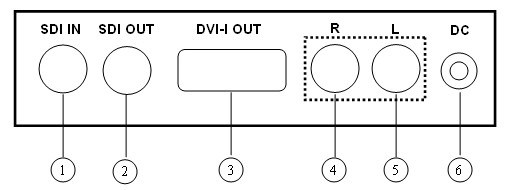

　　后面板

　　



　　1.SDI IN:这个插槽是连接SDI信号源，以便将SDI信号传送到显示器上显示。

　　2.SDI OUT: 这个插槽是用SDI电缆与SDI显示器相接的接口，是为了显示输入源。

　　3.DVI-I OUT:这个插槽是用DVI/VGA电缆与DVI/VGA显示器相接的接口。

　　4.AUDIO R OUT: 这个插槽是连接音箱或扩音器的RCA插孔，用于音频信号的显示。

　　5.AUDIO L OUT: 这个插槽是连接音箱或扩音器的RCA插孔，用于音频信号的显示。.

　　6.DC IN: 将5V-12V的直流电源插入本机，然后将适配器连接到墙壁上的插座。
