此系列的HDMI放大分配器多应用在高清电视展销处，高清电视，机顶盒, DVD 等投影设备的工厂，数据监控中心，大型会议展示中心，学校及各个公司。

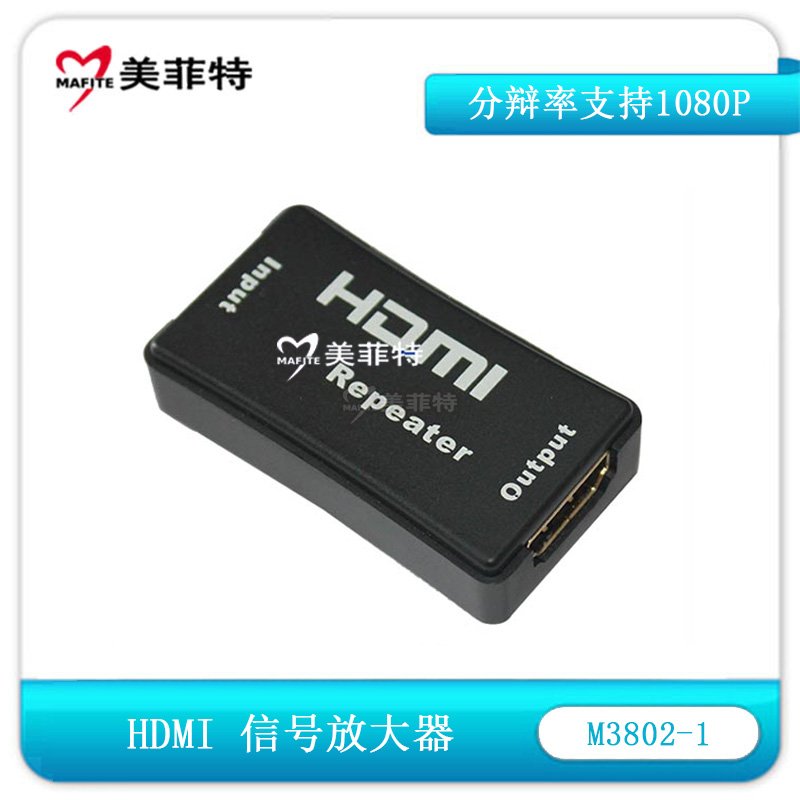

图示：美菲特M3802-1 HDMI信号放大器图1

二、产品特性

此款的HDMI信号放大器具有以下各个特性：

具有信号缓冲，放大功能

安装快捷，操作简单

可以在HDMI 显示器设备间长距离放大传输信号

(输入末端 :25 米 输出末端:15 米)

可通过串接多个放大器的方法实现超过100米(35米 x 3 + 5 米)的远距离传输

支持高清视频，优质清晰画面，高清分辨率到1080p

三、产品规格

1.信号输入/输出：

输入DDC信号： 5 Volts p-p (TTL)

单路连接信号最大范围：1920X1200, 1080P

输出视频信号：HDMI1.3+HDCP1.0/1.1

2. HDMI 接头

A 型19 针母头

3. 支持视频格式

VGA：640×480,800×600,1024×768,1920×1200

PC：VGA@60Hz、VGA@72Hz、VGA@75Hz、VGA@85Hz、SVGA@60Hz、SVGA@72Hz、SVGA@75Hz、SVGA@85Hz、XGA@60Hz、XGA@70Hz、XGA@75Hz、XGA@85Hz、XGAi@87Hz、 SXGA@60Hz、SXGA@75Hz、SXGA@85Hz、UXGA@60Hz、1152@70Hz、1152@75Hz、1152@85Hz

HD： 480i@60Hz、576i@50Hz、480p@60Hz、576p@50Hz、720p@60Hz、720p@50Hz、1080i@60Hz、1080i@50Hz、1080p@60Hz、1080p@50Hz、1080p@30Hz、1080p@25Hz、1080p@24 Hz

数字信号输入/输出

4. HDMI 兼容：HDMI 1.3

5. 操作频率：视频最大带宽2.25Gbps

隔行扫描(50&60Hz)

480i,576i,1080i

逐行扫描(50&60Hz)

480p,576p,720p,1080p

6. 产品体积

尺寸(长-宽-高)：50mm x 15mm x 50mm

7. 重量(净重)：0.017KGs

8. 应用环境

操作温度：0℃ to +70℃

操作湿度：10% to 85 % RH (不浓缩)

存储温度：-10℃ to +80℃

存储湿度：5% to 90 % RH (不浓缩)

外置电源要求：外置电源，5V 直流
