连接设备

介绍如何连接编码器和解码器

       发送器是编码器，连接到您的电脑或媒体播放或高清摄像机等设备。连接方法如下所示：直接采用HDMI电缆联接至您的电脑或媒体播放设备、编码器连接12V直流电源。为避免设备损害，请使用标配电源适配器。网络接口可以接至网络交换机或采用网线直接与HDMI解码器正连接。RS232串口可连接到PC机或摄像机云台。

说明：LINK ID用于在一个网络内传输多路HDMI信号的地址码设备，编码与解码需要配置对应好地址码，实现网络传输，解码端可以再进行串联传输。

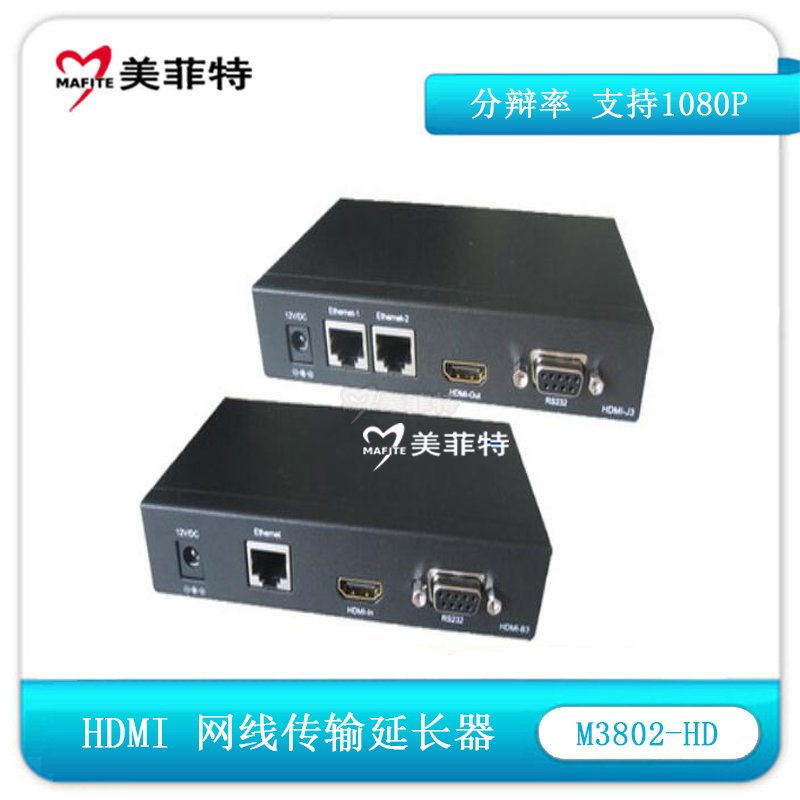

编码器接口说明：

编码器是连接信号源电脑PC的，后面板上需要连接的有：电源输入12V/DC，RS232信号，网络接口。

注意：开机时间约20秒

解码器接口说明

解码器是连接到您的电视机显示器#xff09;。后面板上需要连接的有：电源输入12V/DC，RS232信号，二个网络接口，可以组成级联的传输方式。实现更多解码器的传输。

RS232接口

RS232接口可进行双向数据传输，接口兼容EIA/TIA的RS232标准，采用DB9孔型连接器工作方式为异步半双工，传输数率为2400-115200BPS。出厂默认为：9600 RS232电缆采用对等线。

六、产品应用

车站、车载乘客信息显示实时多媒体教学、电脑远程显示

银行、证券、金融显示系统小区、楼宇广告发布

军事演习实时传送商场、超市产品广告发布

DVR硬盘录像机远程显示高清摄像机视音频信号远程传输

middot;液晶广告机、液晶电视广告机多媒体大型会议室投影仪

七、装箱清单

HDMI编码器一台

HDMI解码器一台

电源变换器二只

使用说明书一份

合格证一份
