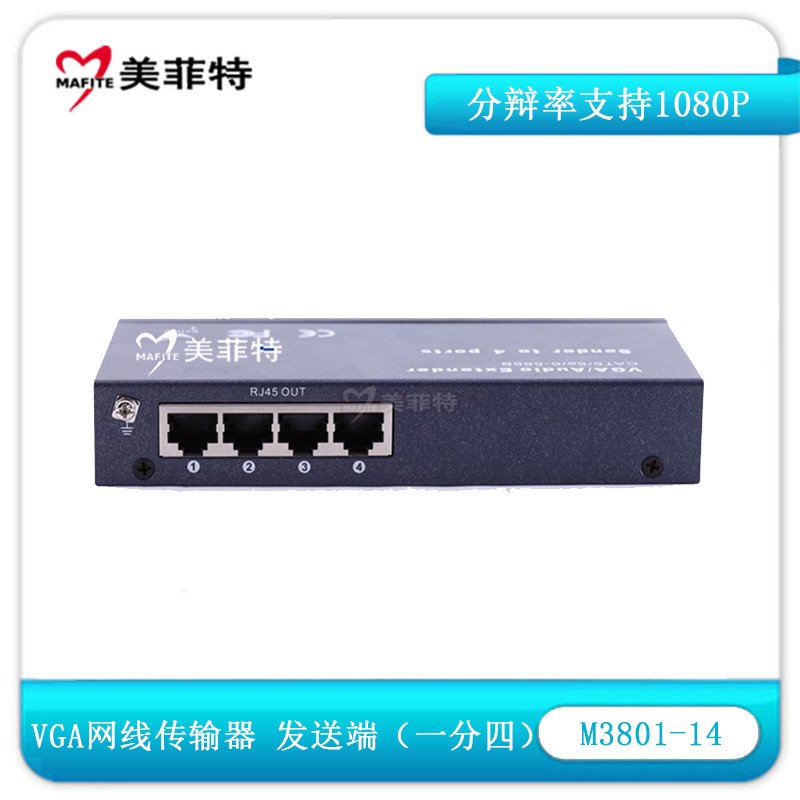

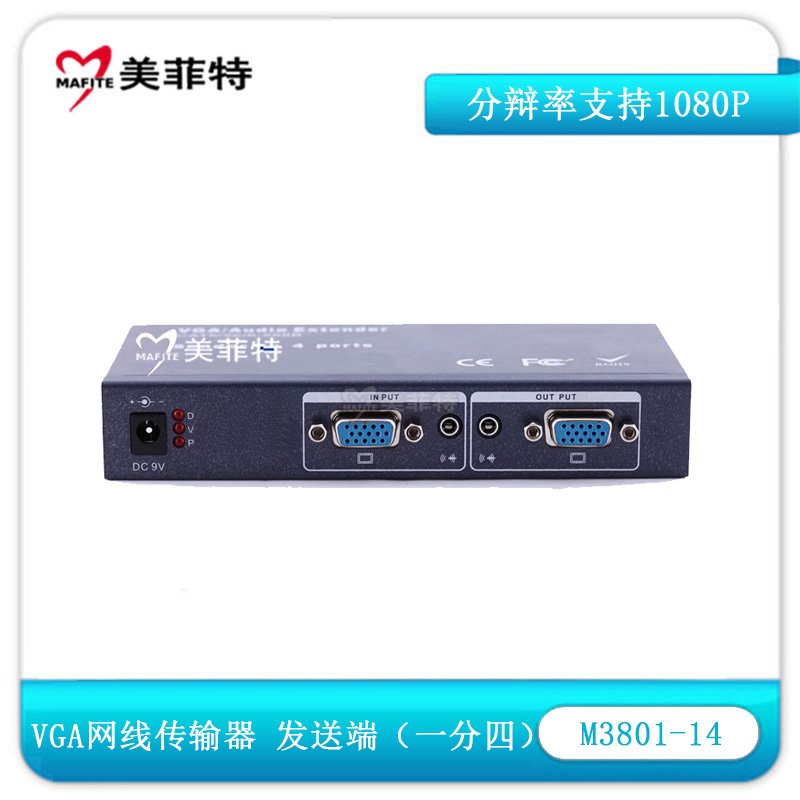

M3801-14|一分四VGA音视频网线传输延长 发送端

  • 品牌
    美菲特
  • 型号
    M3801-14
  • 市场价
    0
  • 优惠价
美菲特M3801-14 1分4 VGA双绞线发射器是一款有源发射器。采用UTP Cat 5/ 5e/ 6类网线分别传输4路VGA视频信号和4路音频信号,可实现实时视音频同步传输,无延迟和异步现象。该设备广泛应用于数据控制中心、会议室演示以及教学环境和公司培训等场合。

        与传统视音频传输方案相比,采用VGA双绞线传输器可以极大地降低成本,提高性能;与其他同类产品相比,此款发射器具有高带宽,强驱动,出色防雷和抗干扰等特性,同时提供1组本地VGA视音频输出接口。采用VGA接口和网线接口设计

产品特点
*可与本公司100米,200米,300米VGA接收器任意组合使用,兼容性强
  支持多台不同规格发射主机级联,可把1台主机信号发送到256个显示屏
* 支持热插拔,支持24X7X365 全天侯连续工作,性能稳定可靠
* 广播级350MHZ视频带宽,平衡驱动传输方式,极好的抗干扰性能
* 内置工业级防雷防浪涌保护电路,提高产品性能和延长产品使用寿命
* H/V Sync数字整形电路,提升显示画面的稳定性,增强了产品兼容性
* 使用1根CAT5/5E/CAT6类非屏蔽网线传输VGA信号,采用标准的T-568B接线线序,依次为橙白/橙、绿白/蓝、蓝白/绿、棕白/棕,成本低廉,安装方便

产品参数
设备尺寸——————————————————————————155*78*28mm
视频信号带宽————————————————————————350MHZ@-3dB
视频信号增益————————————————————————6dB@全带宽
视频输入阻抗————————————————————————75Ω
视频信号峰值————————————————————————0-0.7Vp-p
分辨率—————————————————————————1024*768@60HZ - 1920*1200@60HZ
双绞线输出阻抗———————————————————————100Ω
双绞线信号峰值———————————————————————2.0-3.5Vp-p
VGA接口——————————————————————————HD15针母头
音频信号带宽————————————————————————10HZ-20KHZ
音频信号输入阻抗——————————————————————20KΩ
音频信号输出阻抗——————————————————————600Ω
音频接口——————————————————————————3.5mm插公头
供电方式——————————————————————————DC9-12V/1000mA
防护级别——————————————————————————工业级雷电/浪涌防护
工作温度——————————————————————————-25℃-55℃

包装清单
* 1分4口VGA发送主机1台
* 电源适配器一只
* 使用说明书,保修卡各一份

备注:本公司所有产品都符合工业级标准,公司一直坚持“工业品质,民用价格”的先进理念,研发制造“工业级节约型产品”。提升品质,保证服务,价格实惠是我们生存的根本。

疑难问题解决


* 图象有斜纹,条纹和比较花的闪动
故障原因:现场有较大强电干扰
解决办法:发送器和接收器分别接地,使两端等电位,如果现场干扰严重建议用屏蔽网线


* 图象字体有拖尾
故障原因:1.水晶头没有压好,接触电阻大;2,网线质量太差或网线距离超过使用距离及距离较远而网线质量一般 ;,3,分辨率设置过高
解决方法:1,重新压制水晶头,使用质量好的水晶头,确保接触良好;2,使用好的品牌网线,超5类线为佳;3,调整分辨率


* 屏幕严重偏色,全红,绿,蓝,距离短拖尾长,调节开关无法解决.
故障原因:VGA延长器的VGA接口部分有接触不良的问题,水晶头接触不良的问题,不正确使用屏蔽网线和水晶头的问题.
解决方法:检查VGA接口或更换VGA连接线,摇晃水晶头,检查是否触不良问题并进行测试是否全通,重压或重做水晶头.


* 远端没有图象显示,指示灯不亮
故障原因:一般来说是VGA接口没有接好和网线及水晶头的问题
解决方法:检查VGA接口及线缆部分,确定通畅和接触良好,检查网线和水晶头是否连通和接触良好.

型号

说明
美菲特M3801-132
一分三十二VGA音视频网线传输 发送端
美菲特M3801-116
一分十六VGA音视频网线传输 发送端
美菲特M3801-18
一分八VGA音视频网线传输 发送端
美菲特M3801-14
一分四 VGA音视频网线传输 发送端
美菲特M3801-12
一分二VGA音视频网线传输 发送端
美菲特M3801-100
100米VGA音视频网线传输器
美菲特M3801-200
200米VGA音视频网线传输器
美菲特M3801-300
300米VGA音视频网线传输器
美菲特M3801-104
100米VGA网线延长器 一进四出   1台M3801-14加4台M3801-100接收端
美菲特M3801-204
200米VGA网线延长器 一进四出   1台M3801-14加4台M3801-200接收端
美菲特M3801-304
300米VGA网线延长器 一进四出   1台M3801-14加4台M3801-300接收端
美菲特M3801-108
100米VGA网线延长器 一进八出   1台M3801-18加8台M3801-100接收端
美菲特M3801-208
200米VGA网线延长器 一进八出   1台M3801-18加8台M3801-200接收端
美菲特M3801-308
300米VGA网线延长器 一进八出   1台M3801-18加8台M3801-300接收端
