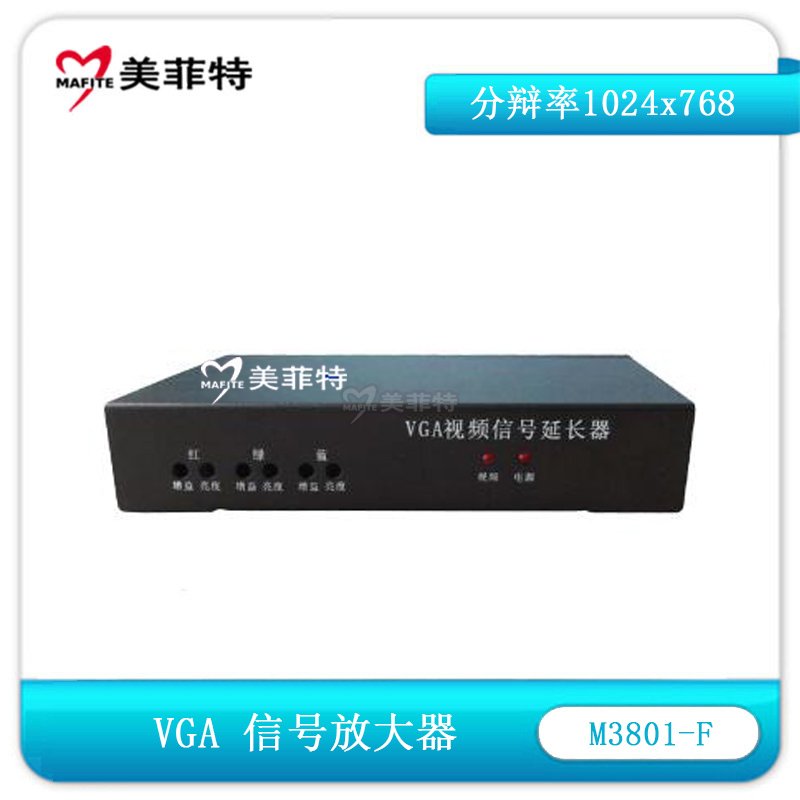

【产品特点】

1、9V直流供电 ，金属外壳，桌面式设计

2、提供一路本地VGA信号输出接口

3、解决由于视频VGA线过长等原因造成的输出端设备(如投影机、等离子显示器、液晶显示器等)显示颜色失真，图象、文字重影或拖尾等现象，内置浪涌及防雷击保护

4、亮度 对比度增益连续可调,有效解决图像拖尾及图像清晰度问题

【应用范围】

大屏幕LCD幕墙显示工程|工业自动化控制系统|医疗显示系统|银行、证券、金融显示系统

军事国防演习显示系统|安防监控显示系统|多媒体网络教室显示系统|长距离KVM延长切换器|长距离网络服务器管理|等等

【产品参数】

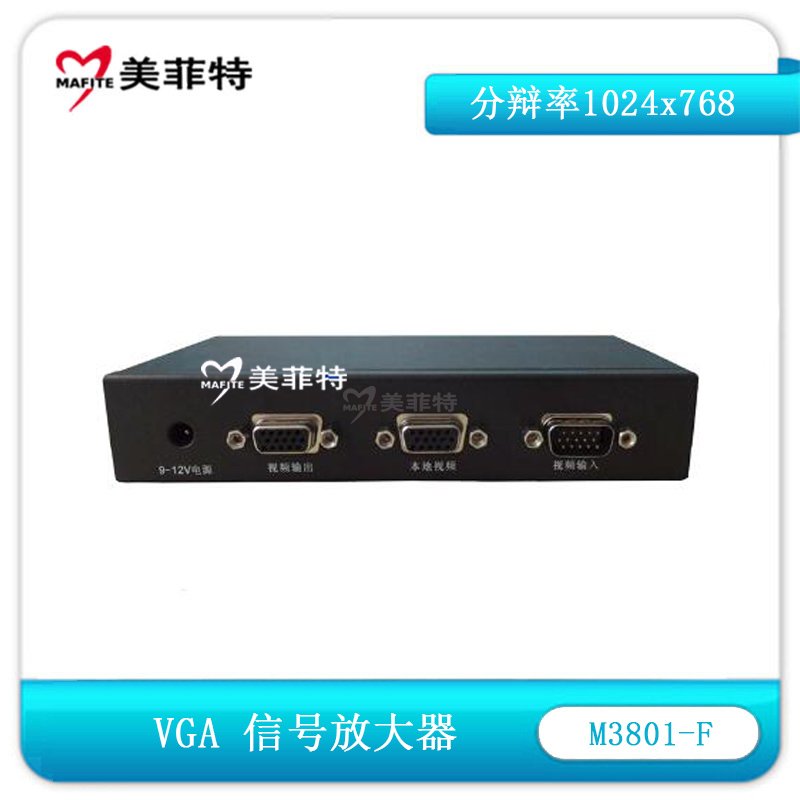

输入接口HD15PIN(VGA)

输出接口HD15PIN(VGA)

本地输出HD15PIN(VGA)

带 宽300MHz(-3 dB)满载

0-10MHz +0.1dB

0-130MHz +6dB到-0.8 dB

输入电平范围0.5-2.0Vp-p

输入电平误差小于3mV

输入阻抗75Ω

输出阻抗75Ω

回波损耗 -30dB@5MHz

DC补偿 ±5mV-0

信 噪 比 大于60dB

电 源DC9-12V/500MAD

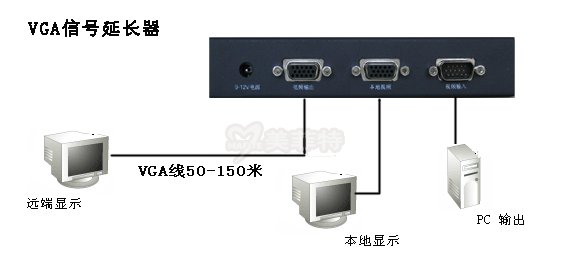

【连接示意图】
