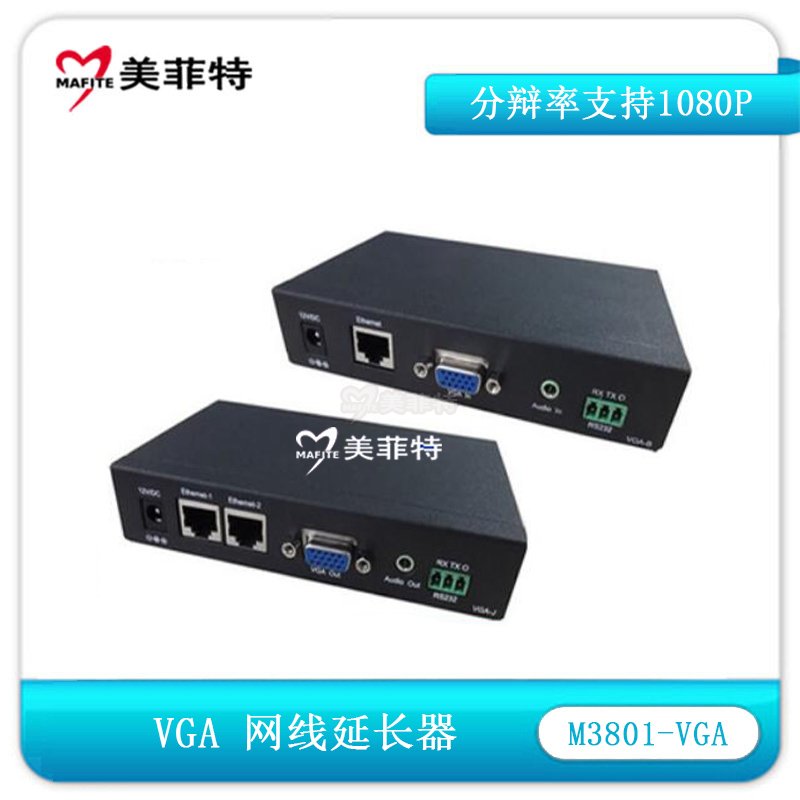

美菲特M3801-VGA 分为三个部分：VGA编码器，VGA解码器以及网线(或为C类局域网)。它实际上是一个利用局域网来延长VGA信号，音频信号、RS232接口。可以通过100M局域网来解决VGA信号的分配传输。

       美菲特M3801-VGA   编解码器提供最简单、快捷的连接方式-即插即用;没有任何配置，也没有新的用户界面需要学习。它支持高达1920 × 1080P分辨率的全高清视频传输。VGA解码器设置有二个网络接口，可以进行级联传输，解决一个编码器带多台解码器的问题。同时,网络传输具有衰减小、抗干扰性能强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。此外, 美菲特M3801-VGA可以同时传输RS232串口信号，用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。此款VGA网络传输器支持HDCP功能，可直接传输蓝光高清光盘机播放的节目。VGA网络传输器设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。
编码器和解码器，二设备配合使用可实现经编码器把VGA、Audio、RS232信号经网络发送给多台解码器,特别适用于列车站台内高清视频信号的传输，军事演习、高清摄像机等各种长距离的应用。
注意：开机时间约20秒
二、连接设备
介绍如何连接编码器和解码器
·发送器是编码器，连接到您的电脑或媒体播放或高清摄像机等设备。连接方法如下所示：直接采用VGA电缆联接至您的电脑或媒体播放设备、编码器连接12V直流电源。为避免设备损害，请使用标配电源适配器。网络接口可以接至网络交换机或采用网线直接与VGA解码器正连接。RS232串口可连接到PC机或摄像机云台。
说明：LINK ID用于在一个网络内传输多路VGA信号的地址码设备，编码与解码需要配置对应好地址码，实现网络传输，解码端可以再进行串联传输。
三、编码器接口说明：
编码器是连接信号源电脑PC的，后面板上需要连接的有：电源输入12V/DC，RS232信号，网络接口。

四、 解码器接口说明：
解码器是连接到您的电视机(显示器)。后面板上需要连接的有：电源输入12V/DC，RS232信号，二个网络接口，可以组成级联的传输方式。实现更多解码器的传输。
视频参数
视频参数 1
视频规格 VGA
输入电平 1Vp-p
输出电平 1Vp-p
输入输出分辨率
·640X480 @ 60HZ 75HZ ·800X600 @ 60HZ 75HZ
·1024X768 @ 60HZ 75HZ
·1280X720@ 60HZ 75HZ
·1280X768@ 60HZ 75HZ
·1280X1024@ 60HZ 75HZ 1280X800@ 60HZ 75HZ
·1280X960@ 60HZ 75HZ 1360X768@ 60HZ
·1366X768@ 60HZ 1440x900 @ 60HZ 1440x1050 @ 60HZ
·1680x1050 @ 60HZ ·1600x1200 @ 60HZ
·1920x1080 @ 60HZ 50HZ 30HZ 25HZ 24HZ
电源与环境指标
功率 10W
电源适配器 220VAC to 12VDC/2A
工作温度范围 -40°C to +70°C
相对湿度 < 95% (无冷凝)
五、 RS232接口
RS232接口可进行双向数据传输，接口兼容EIA/TIA的RS232标准，采用DB9孔型连接器工作方式为异步半双工，传输数率为2400-115200BPS。出厂默认为：9600 RS232电缆采用对等线。
六、产品应用
·车站、车载乘客信息显示·实时多媒体教学、电脑远程显示
·银行、证券、金融显示系统·小区、楼宇广告发布
·军事演习实时传送·商场、超市产品广告发布
·DVR硬盘录像机远程显示·高清摄像机视音频信号远程传输
·液晶广告机、液晶电视广告机·多媒体大型会议室投影仪
七、装箱清单
·VGA编码器一台
·VGA解码器一台
·电源变换器二只
·使用说明书一份
·合格证一份
