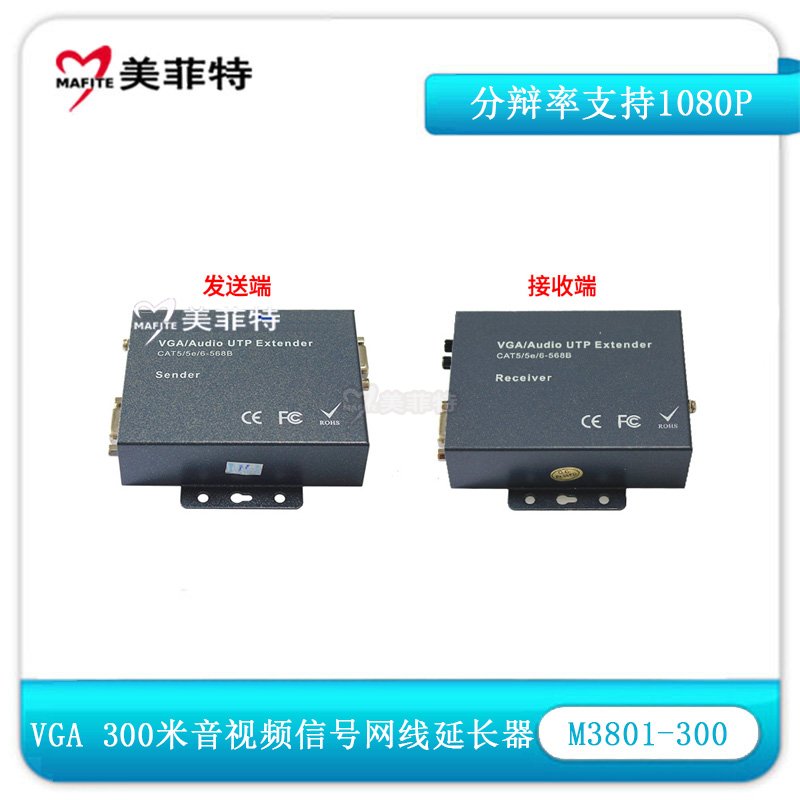

M3801-300|300米VGA网线延长器

  • 品牌
    美菲特
  • 型号
    M3801-300
  • 市场价
    0
  • 优惠价
美菲特M3801-300 通过单根网线(CAT5,CAT5E,CAT6)可传送 VGA 视频和音频,信号延长300米,图象效果无明显衰减,图象显示无延时,使用单根网线延长,成本低廉,无需驱动程序,使用安装简单方便,图像质量好,产品抗干扰性能强

* 可以把主机的音视频信号同步延长达300米,带一路本地VGA和音频输出
* 支持热插拔,支持24X7X365 全天侯连续工作,性能稳定可靠
* 广播级680MHZ视频带宽,平衡驱动传输方式,极好的抗干扰性能
* 内置工业级防雷防浪涌保护电路,提高产品性能和延长产品使用寿命
* H/V Sync数字整形电路,提升显示画面的稳定性,增强了产品兼容性
* 使用1根CAT5/5E/CAT6类非屏蔽网线传输VGA信号,采用标准的T-568B接线线序,依次为橙白/橙、绿白/蓝、蓝白/绿、棕白/棕,成本低廉,安装方便

产品参数
发射器尺寸——————————————————————————95*97*28mm
接收器尺寸——————————————————————————95*97*28mm
视频信号带宽————————————————————————680MHZ@-3dB
视频信号增益————————————————————————6dB@全带宽
视频输入阻抗————————————————————————75Ω
视频信号峰值————————————————————————0-0.7Vp-p
分辨率—————————————————————————1024*768@60HZ - 1920*1200@60HZ
双绞线输出阻抗———————————————————————100Ω
双绞线信号峰值———————————————————————2.0-3.5Vp-p
VGA接口——————————————————————————HD15针母头
音频信号带宽————————————————————————10HZ-20KHZ
音频信号输入阻抗——————————————————————20KΩ
音频信号输出阻抗——————————————————————600Ω
音频接口——————————————————————————3.5mm插公头
供电方式——————————————————————————DC9-12V/1000mA
防护级别——————————————————————————工业级雷电/浪涌防护
工作温度——————————————————————————-25℃-55℃

产品链接示意图

包装清单
* 300米VGA延长器一对,一发一收
* 电源适配器一对
* 使用说明书,保修卡各一份

疑难问题解决
* 图象有斜纹,条纹和比较花的闪动
故障原因:现场有较大强电干扰
解决办法:发送器和接收器分别接地,使两端等电位,如果现场干扰严重建议用屏蔽网线


* 图象字体有拖尾
故障原因:1.水晶头没有压好,接触电阻大;2,网线质量太差或网线距离超过使用距离及距离较远而网线质量一般 ;,3,分辨率设置过高
解决方法:1,重新压制水晶头,使用质量好的水晶头,确保接触良好;2,使用好的品牌网线,超5类线为佳;3,调整分辨率


* 屏幕严重偏色,全红,绿,蓝,距离短拖尾长,调节开关无法解决.
故障原因:VGA延长器的VGA接口部分有接触不良的问题,水晶头接触不良的问题,不正确使用屏蔽网线和水晶头的问题.
解决方法:检查VGA接口或更换VGA连接线,摇晃水晶头,检查是否触不良问题并进行测试是否全通,重压或重做水晶头.


* 远端没有图象显示,指示灯不亮
故障原因:一般来说是VGA接口没有接好和网线及水晶头的问题
解决方法:检查VGA接口及线缆部分,确定通畅和接触良好,检查网线和水晶头是否连通和接触良好.

备注:本公司所有产品都符合工业级标准,公司一直坚持“工业品质,民用价格”的先进理念,研发制造“工业级节约型产品”。提升品质,保证服务,价格实惠是我们生存的根本。



型号
说明
美菲特M3801-132
一分三十二VGA音视频网线传输 发送端
美菲特M3801-116
一分十六VGA音视频网线传输 发送端
美菲特M3801-18
一分八VGA音视频网线传输 发送端
美菲特M3801-14
一分四 VGA音视频网线传输 发送端
美菲特M3801-12
一分二VGA音视频网线传输 发送端
美菲特M3801-100
100米VGA音视频网线传输器
美菲特M3801-200
200米VGA音视频网线传输器
美菲特M3801-300
300米VGA音视频网线传输器
美菲特M3801-104
100米VGA网线延长器 一进四出   1台M3801-14加4台M3801-100接收端
美菲特M3801-204
200米VGA网线延长器 一进四出   1台M3801-14加4台M3801-200接收端
美菲特M3801-304
300米VGA网线延长器 一进四出   1台M3801-14加4台M3801-300接收端
美菲特M3801-108
100米VGA网线延长器 一进八出   1台M3801-18加8台M3801-100接收端
美菲特M3801-208
200米VGA网线延长器 一进八出   1台M3801-18加8台M3801-200接收端
美菲特M3801-308
300米VGA网线延长器 一进八出   1台M3801-18加8台M3801-300接收端
