M3801-308|300米VGA网线传输器1分8

  • 品牌
    美菲特
  • 型号
    M3801-308
  • 市场价
    0
  • 优惠价

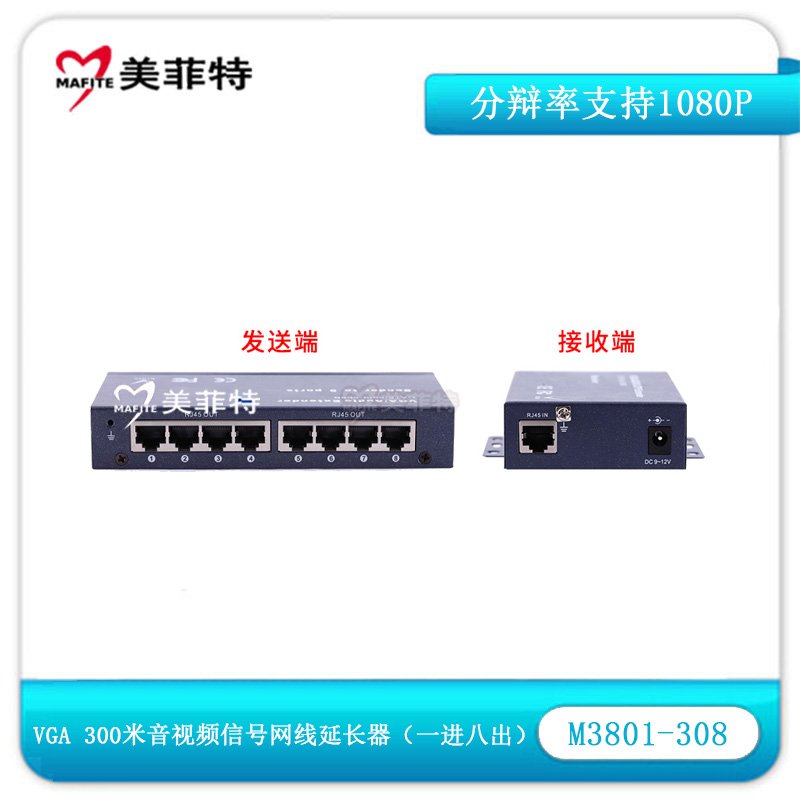

美菲特M3801-308 传输器是一款可以将VGA信号传输300米并且一分八输出的音视频信号延长器,其发射端将一路VGA信号和音频输入并转换为8路独立RJ45双绞线传至远处接收端,再由8个接收端转换成8路VGA信号和音频,并且每路信号相对独立互不干扰,可以传输300米。
       此款一进八出VGA 300米延长器的推出,为VGA工程项目节省了成本,可以取代昂贵又庞大的VGA信号线,节约您的工程预算。已经广泛应用于室内外广告系统、监控、安保、多媒体教学系统、演示厅、售票亭、液晶电视、等离子显示广告工程、高架投影系统、银行证券金融显示系统、PC系列系统、展览秀PC背板等多种场合,具有稳定性好、图像清晰等特点。

产品特点:
• 可以把电脑主机的音频和视频(VGA)接口通过双绞线延长至远端多路接收
• 在电脑主机的近端,也提供了1路VGA视频接口供用户使用
• 每路端口相对独立,互不干扰
• 使用CAT5/5E或CAT6以上规格网线,成本低、布线灵活
• 支持VGA视频延长,远端的显示无延时
• 无需驱动程序,使用安装简单方便
• 高保真立体声同步传输
• 不需服务器、交换机、路由器、HUB及终端工作站组网
• 不需IP占用和设置、无防火墙、无TCP/IP协议及网络维护
• 图像质量好,产品抗干扰性能强
•可进行级连扩展

产品参数:
发送端尺寸——————————————————————————155*78*28mm
接收器尺寸——————————————————————————95*97*28mm
视频信号带宽————————————————————————350MHZ@-3dB
视频信号增益————————————————————————6dB@全带宽
视频输入阻抗————————————————————————75Ω
视频信号峰值————————————————————————0-0.7Vp-p
分辨率—————————————————————————1024*768@60HZ - 1920*1200@60HZ
双绞线输出阻抗———————————————————————100Ω
双绞线信号峰值———————————————————————2.0-3.5Vp-p
VGA接口——————————————————————————HD15针母头
音频信号带宽————————————————————————10HZ-20KHZ
音频信号输入阻抗——————————————————————20KΩ
音频信号输出阻抗——————————————————————600Ω
音频接口——————————————————————————3.5mm插公头
供电方式——————————————————————————DC9-12V/1000mA
防护级别——————————————————————————工业级雷电/浪涌防护
工作温度——————————————————————————-25℃-55℃

包装清单
* 1分8口VGA发送主机1台+8台M3801-300接收端
* 电源适配器一只
* 使用说明书,保修卡各一份

*可产品发送端与本公司300米,300米,300米VGA接收器任意组合使用,兼容性强
支持多台不同规格发射主机级联,可把1台主机信号发送到256个显示屏

疑难问题解决

* 图象有斜纹,条纹和比较花的闪动
故障原因:现场有较大强电干扰
解决办法:发送器和接收器分别接地,使两端等电位,如果现场干扰严重建议用屏蔽网线

* 图象字体有拖尾
故障原因:1.水晶头没有压好,接触电阻大;2,网线质量太差或网线距离超过使用距离及距离较远而网线质量一般 ;,3,分辨率设置过高
解决方法:1,重新压制水晶头,使用质量好的水晶头,确保接触良好;2,使用好的品牌网线,超5类线为佳;3,调整到最佳分辨率



* 屏幕严重偏色,全红,绿,蓝,距离短拖尾长,调节开关无法解决.
故障原因:VGA延长器的VGA接口部分有接触不良的问题,水晶头接触不良的问题,不正确使用屏蔽网线和水晶头的问题.
解决方法:检查VGA接口或更换VGA连接线,摇晃水晶头,检查是否触不良问题并进行测试是否全通,重压或重做水晶头.



* 远端没有图象显示,指示灯不亮
故障原因:一般来说是VGA接口没有接好和网线及水晶头的问题
解决方法:检查VGA接口及线缆部分,确定通畅和接触良好,检查网线和水晶头是否连通和接触良好.

型号
说明
美菲特M3801-132
一分三十二VGA音视频网线传输 发送端
美菲特M3801-116
一分十六VGA音视频网线传输 发送端
美菲特M3801-18
一分八VGA音视频网线传输 发送端
美菲特M3801-14
一分四 VGA音视频网线传输 发送端
美菲特M3801-12
一分二VGA音视频网线传输 发送端
美菲特M3801-100
100米VGA音视频网线传输器
美菲特M3801-200
200米VGA音视频网线传输器
美菲特M3801-300
300米VGA音视频网线传输器
美菲特M3801-104
100米VGA网线延长器 一进四出   1台M3801-14加4台M3801-100接收端
美菲特M3801-204
200米VGA网线延长器 一进四出   1台M3801-14加4台M3801-200接收端
美菲特M3801-304
300米VGA网线延长器 一进四出   1台M3801-14加4台M3801-300接收端
美菲特M3801-108
100米VGA网线延长器 一进八出   1台M3801-18加8台M3801-100接收端
美菲特M3801-208
200米VGA网线延长器 一进八出   1台M3801-18加8台M3801-200接收端
美菲特M3801-308
300米VGA网线延长器 一进八出   1台M3801-18加8台M3801-300接收端
