美菲特M3803-DV  DVI/VGA高清视频编解码传输产品，是采用局域网传输DVI+VGA加音频的传输设备。可以采用点对点、点对多点、级联传输的方式传输VGA信号或DVI数字信号、立体声音频信号。此设备是把高清音视频信号进行数字化处理，变为TS流数字，通过网络方式进行传输，传输线缆为超五类网线，或由光纤组成的局域网，一台编码器可以带上百台解码器，通过这种传输方式可以把一个广告播放区域内的所有液晶屏采用一根网线解决了高清音视频信号的传输。同样也可以适应网络的各种联接方式，中间可采用交换机等网络设备延长传输距离。当采用光纤网络时，传输距离可几十公里。视频接口为DVI+VGA，可以传输数字高清视频信号。

编码器的视频输入是DVI+VGA接口，可直接输入DVI数字信号，也可以通过DVI转VGA电缆输入VGA信号，图像分辨率不需要设置，可根据显示卡输出的分辨率自动识别。图像清晰度高，可直接输入1080P高清视频，图像不失真，图像抗干扰能力强，稳定性高。

音频信号采用数字编解码传输方式，有立体声音频输出， 编码器将音频信号用线性PCM进行数字化后，其码率约为700kbit/S。一路立体声信号的码率达到1411.2kbit/S。采用压缩编码技术进行压缩处理。 此传输系统安装方便，无需调试，无需IP地址设置，即插即用，无需软件支持，显示器可以为投影机、显示器、TFT-LCD TV、PDP。

二、连接设备

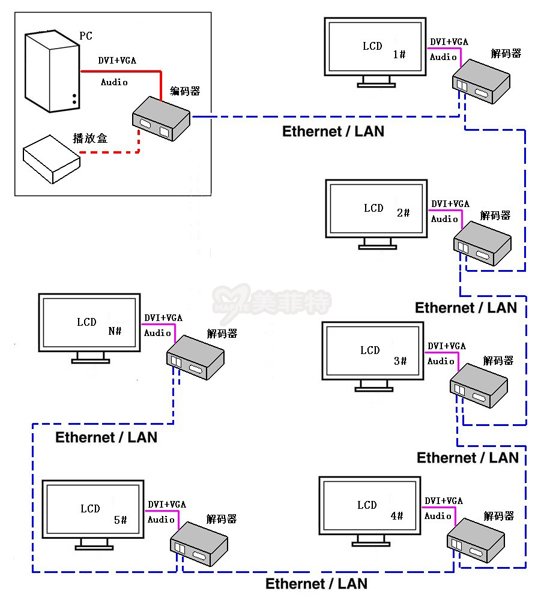

DVI+VGA编解码器的解决方案有三个部分：DVI+VGA编码器 ，DVI+VGA解码器和局域网(也可以直接用网线连接编解码器)。它实际上是一个利用局域网来延长音频、 VGA(DVI)信号。DVI+VGA编解码器提供最简单、快捷的连接方式-即插即用;没有任何配置，也没有新的用户界面需要学习。它支持高达1920 × 1080分辨率的全高清视频直播。

所有可用的网络技术可以用来连接DVI+VGA编解码器，包括以太网和电力线以太网。

DVI+VGA编码器

DVI+VGA编码器是连接到您的电脑或媒体播放设备。连接方法如下所示：VGA转DVI线和一根音频线，也可以直接采用DVI电缆，把DVI+VGA编码器后面板的主接口和PC机连接。把您的电脑或媒体播放设备、DVI+VGA编码器连接电源。为避免设备损害，请使用标配电源适配器。RJ - 45连接线(网线)是用于连接到任何以太网的CAT - 5器件。但编码器和解码器必须在同一个C类网络。

DVI+VGA 解码器

使用VGA转DVI线和音频线把DVI+VGA解码器上的DVI、音频接口连接到电视机上(显示设备上)。音频接入音频输出口，用RJ-45连接器(网线)连接TVA和网络。使用路由器或交换机连接的VGA编码器和VGA解码器必须建立在同一个C类网络。也可直接用网线连接起来使用。使用电源适配器连接直流电源插座。为了避免设备损害 ，请使用标配电源适配器。

三、DVI+VGA编码器接口说明：

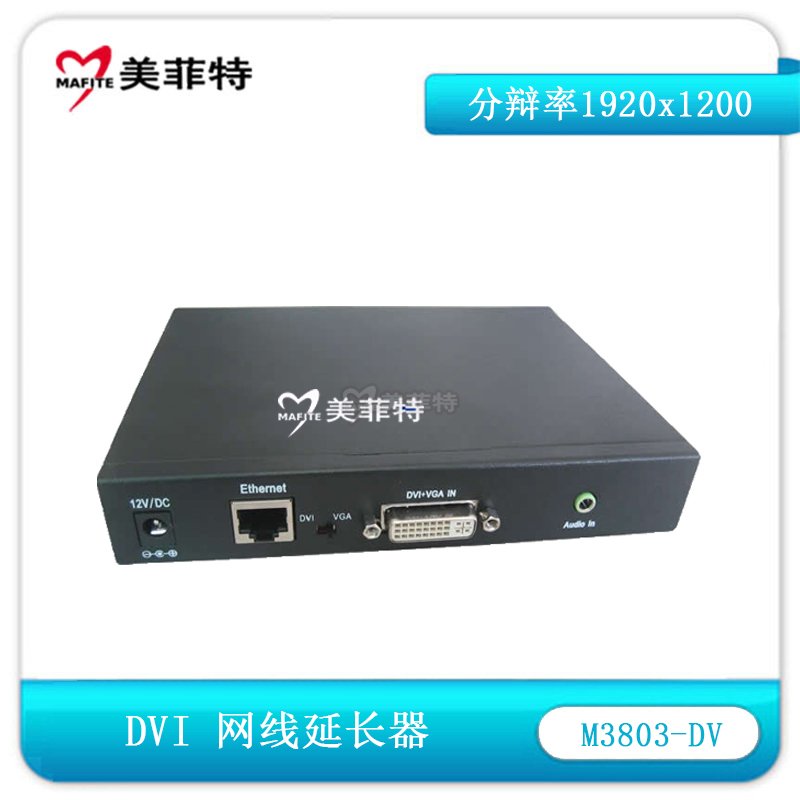

DVI+VGA编码器是连接您的信号源电脑PC的，后面板上需要连接的有：电源输入， RJ - 45连接器(网线)，音频输入，DVI(VGA)信号输入。VGA编码器上有一个开关。在DVI接口旁边的开关，可以切换输入源的为DVI或VGA 。



注：编码器背面板上的DVI接口是DVI -I，可同时兼容DVI - D类(数字信号) ，一般称为DVI接口，或DVI-A(模拟信号) ，当需要VGA信号输入时，请使用VGA转DVI线连接。如果您想使用性能更好的DVI - D类(数字)信号，您可以使用DVI-D电缆连接电脑和编码器。

·前后面板

前面板上有两个LED灯，“power”表示电源，“Status”表示工作状态。

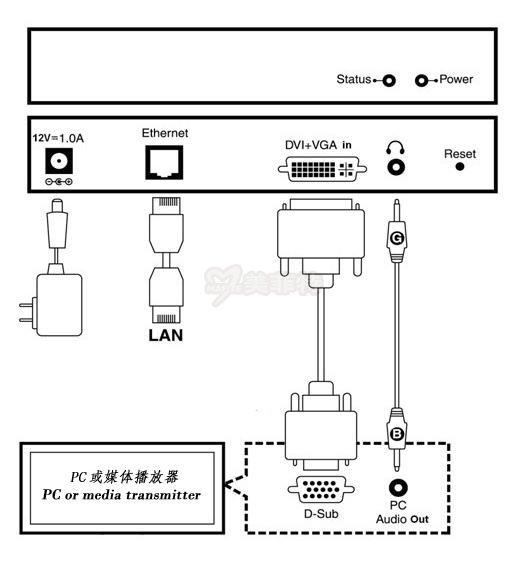

后背面上的电源输入口、网线口、DVI接口需使用标配的连接电缆连接您的电脑。音频线连接编码器上的音频输入口“IN”和您电脑的音频输出口。请正确使用标配电源适配器，否则可能会损坏设备。RJ - 45连接器(网线)用于连接编码器和解码器。

四、 DVI+VGA解码器 (TVA)接口说明：

DVI+VGA解码器是连接到您的电视机(显示器)，后面板上的连接口有：电源，二个 RJ – 45口(网口) ，音频输出口和DVI+VGA输出口。

前后面板

在前面板上，有两个三色发光二极管用来显示网络和电源。

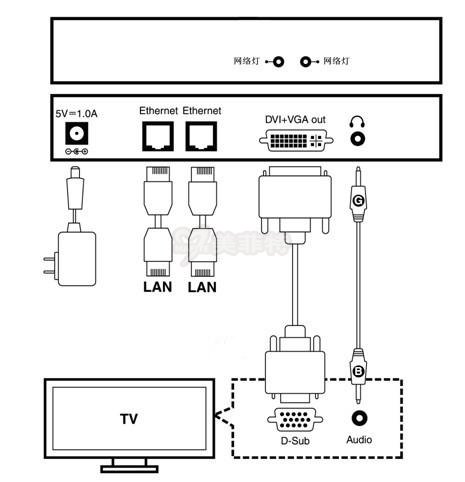

后面板上的DVI+VGA口、音频口连接您的电视或显示设备，DVI+VGA解码器的网口支持局域网或者用网线直接连接DVI+VGA编码器。为避免设备损害，请使用标配电源适配器。二个网口可进行级联传输方式连接。

五、 设备参数

输入分辨率

– 所有标准分辨率从 640 x 480 到 1920 x 1200 @ 70Hz ~ 60Hz

– 1440x900

– 1400 x1050

– 1680x1050

– 1360x768

输出分辨率

– 所有标准分辨率从 640 x 480 到 1920 x 1200 @ 70Hz ~ 60Hz

– 1440x900

– 1400 x1050

– 1680x1050

– 1360x768

输出帧率

– 640X480 @ 70fps 800X600 @ 70fps 1024X768 @ 60fps 1280X1024 @ 30fps

– 1600X1200 @ 30fps 720X480 @ 60fps 720X576 @ 50fps 1280X720 @ 30fps

– 1440x900 @ 30fps 1400 x1050 @ 30fps 1680x1050 @ 30fps 1360x768 @ 30fps

– 1920X1080 @ 25fps

LAN

– 支持10/100Mbps

– 支持Auto-MDIX

– 支持流量控制

IR in/out

– 38KHz

六、产品应用

·车站、车载乘客信息显示·实时多媒体教学、电脑远程显示

·银行、证券、金融显示系统·小区、楼宇广告发布

·军事演习实时传送·商场、超市产品广告发布

·DVR硬盘录像机远程显示·高清摄像机视音频信号远程传输

·液晶广告机、液晶电视广告机·多媒体大型会议室投影仪

七：装箱清单

1 、DVI+VGA编码器，配件如下：

VGA(DVI)转接头

一根音频线

2、DVI+VGA解码器，配件如下：

VGA(DVI)转接头

3 、两个电源适配器(电压为9-12V/1A)

4 、一份用户手册三
