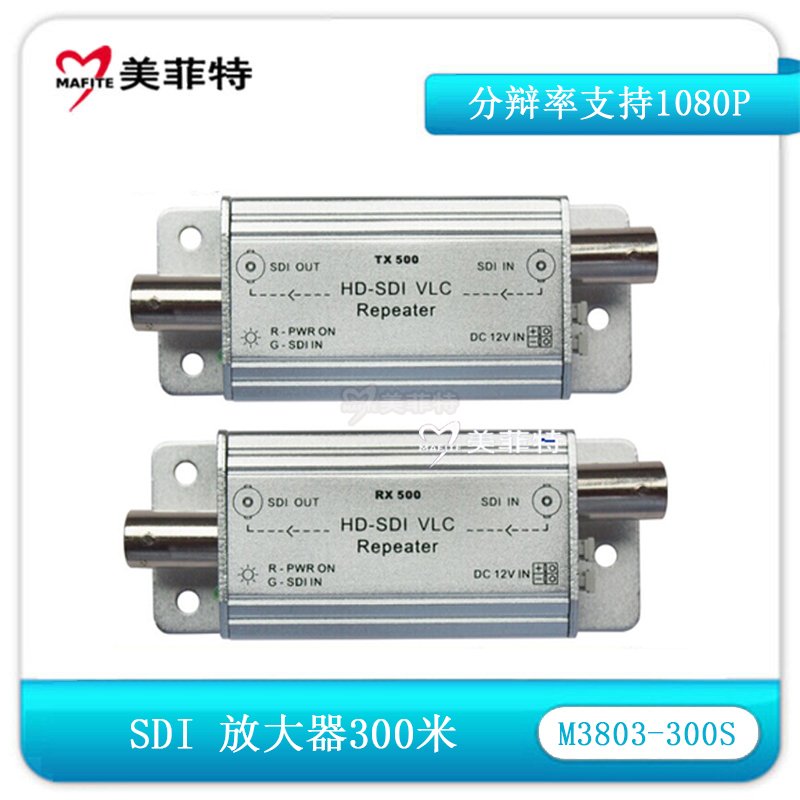

美菲特M3803-300S 电缆延伸器由发射端和接收端组成。美菲特M3803-300S 电缆延伸器是HD-SDI (高清)传输距离延长装置。通过一套美菲特M3803-300S 电缆延伸器可将HD-SDI信号传输距离延长到300米 2、产品特征

•支持1280 x720 24/25/30/50/60与1920 x1080 24/25/30

•支持的20位(non-multiplexed)或10-bit(多路)数据宽度

•支持2.97Gbps ,1.485Gbps,270Mbps

.嵌入浪涌保护线路

•轻便小巧的铝质外壳，节省空间，便于安装

2.HD-SDI 信号标准

HD-SDI

(SMPTE 259M)HD-SDI

(SMPTE 292M)3G-SDI

(SMPTE 424M)

525i1280x720P，24/25/30/50/60HZ1920x1080P，50/60HZ

625i1920x1080i，50/60HZ

1920x1080P，24/25/30HZ

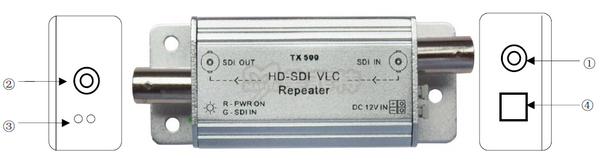

3、产品零件和外围设备连接

① SDI输入: 输入1.5Gbps HD-SDI信号;

SDI输入：输入270Mbps SD-SDI信号

② SDI 输出：通过ENCODER输出270Mbps SD-SDI 信号 ;

SDI输出: 通过DECODER输出1.5Gbps HD-SDI 信号到HD-SDI DVR

③电源&HD-SDI 输入LED指示器(绿色，红色)

LED 颜色LED显示状态描述

绿色亮无HD-SDI 信号

红色亮电源指示灯

④电流DC输入端子：连接到DC12V-/-10% 电源适配器

4、规格书

信号输入/输出 HD-SDI

功耗/瓦数 DC12V/1W

电源输入 DC12V/0.07A

传输距离(每一对) RG-6(Belden 1694A)-400m(Full SD:270M)

连接端口 SDI 输入/输出 BNC-F(75Ω)

电源 输入/输出 DC JACK (5.5*2.1)

LED 显示状态 绿色 OFF:HD-SDI input

红色 ON:Power input

操作温度/温度 -10℃-+50℃/0-80%

外壳材质/重量 AIuminum/61g

尺寸(mm) 87.5(L)x33(W)x22(H)mm
