本产品具有EDID读写功能，可以将显示器里的EDID存储内容读出并写到DVI发射模块M3803-10KM-TTX中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。

规格参数：

1. 符合DVI1.0标准，支持视频带宽：1.65Gbps

2. 支持分辨率：支持分辨率1920X1200@60Hz;

3. 传输距离：15KM

4. 视频接口DVI-D 18+1针，光接口：4 X LC，可兼容HDMI 1.3标准

5. 外接光纤类型：单模光纤

光传输波长：单模 1310nm VCSEL

6. 工作温度：0℃～70℃

存储温度：-20℃～85℃

7. 外形尺寸：64mm x 42mm x16mm

8. 信号发送器发射功率： -5～0dBm

信号接收器接收灵敏度：优于-18dBm

实际应用：

计算机显示及高清监控系统

教育、银行证卷系统

数字平板显示屏、大屏幕显示系统

高清影像显示、高清视频会议、高清投影系统

高清医学影象显示及投影系统

远程教育投影系统

备注：针对只具备HDMI显示系统，客户使用时只需要购买一条DVI转HDMI接口线或转接头即可连接显示系统与我司设备，同时VGA显示器也可以通过HDMI转VGA的转换器来转换。

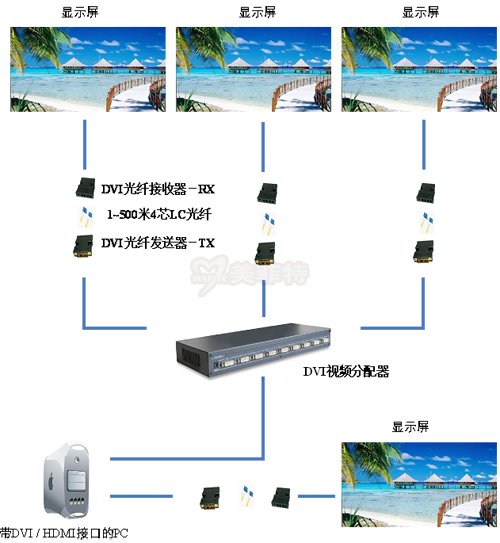

图示：DVI信号传输应用图

操作说明：

1. 开启显示器电源。

2. 把DVI光纤发射器M3803-15KM-TTX;连接到显示器上。

3. 把外部+5V电源适配器的电源加到DVI光纤发射器M3803-15KM-TTX;上。

4. 用一个针状物插入EDID读写孔中，按一下按钮，等待2秒，可以看到蓝色LED灯亮5~8秒，说明EDID读写成功，否则，EDID读写失败。

5. 拔掉外部+5V电源适配器。

6. 把DVI光纤发射器M3803-15KM-TTX;拔下，连接到信号源，如PC机等。

7. 把DVI光纤接收器M3803-15KM-TRX;连接到显示器，并接上外部+5V电源适配器。

8. 按LC端口一对一地连接好光纤并重新启动系统，则可正常工作。

简易工程安装图：

一：拼接大屏幕系统

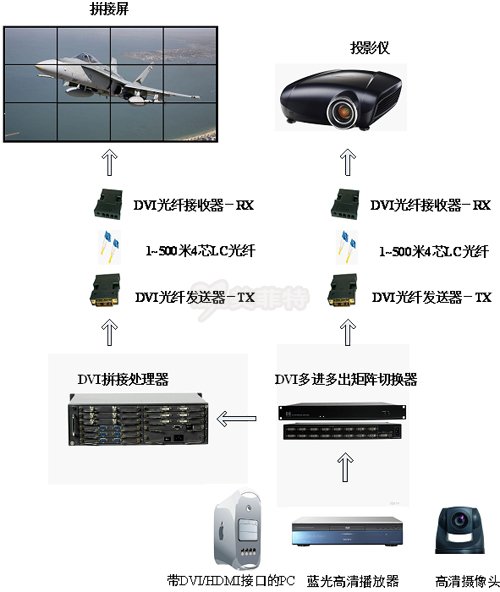

图示：高清光纤传输器在拼接大屏幕系统的应用



二：远距离DVI信号传输系统

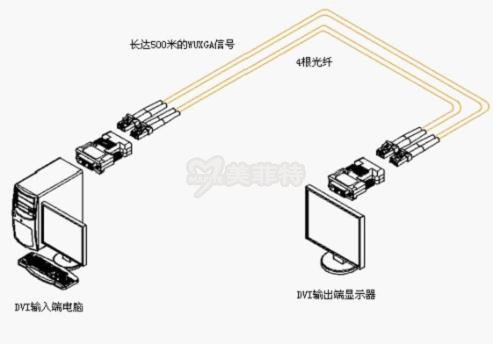

图示：DVI光纤传输器在远距离传输中的应用

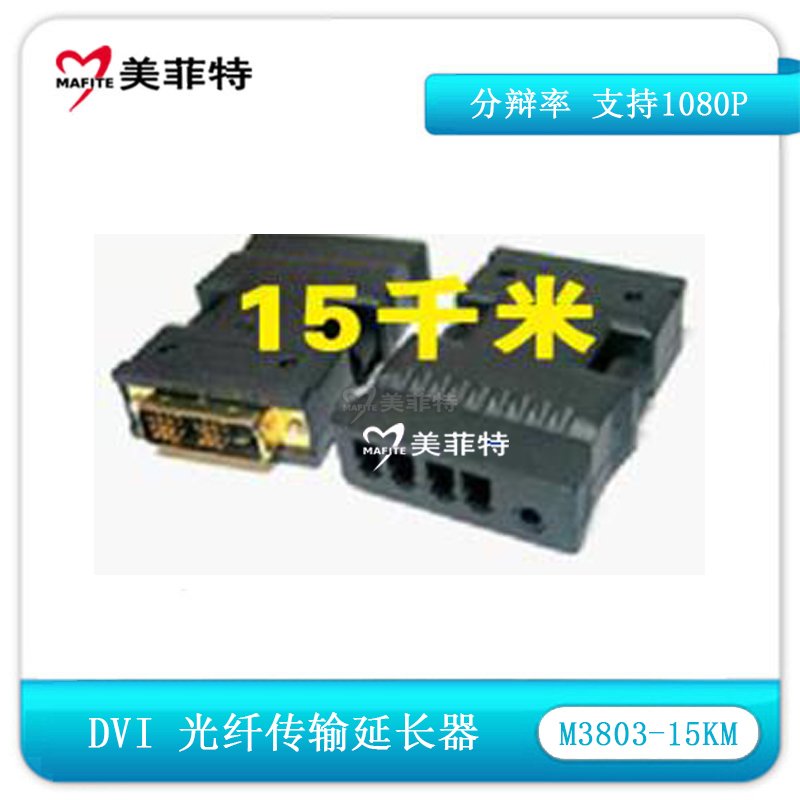

        美菲特M3803-15KM 高清DVI信号延长器有延长500米、10千米、15千米等设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集高清音视频信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。
