1、产品特点：
l 输入信号：1x CVBS, 1xYPbPr+R/L, 1xVGA+3.5耳机音频, 2x HDMI and, 2x USB；
l 支持USB电影,图片画面和音乐播放功能；
l 输出信号：1280x1024，720p,1080p60hz and 4K30hz HDMI output可调；COAXIAL同轴音频输出
l 支持PAL, NTSC and SECAM 制式；
l 显示比例范围控制-5% to +5% ；
l 自动检测信号功能(USB除外)；
l 亮度、对比度、色彩、清晰度、色彩控制等功能；
l 对于各自的信号源图片模式设置可以保持；
l 柔和，标准，明亮，私人四种图片预设模式；
l 可以捕捉USB图片，然后把图片保留为用户定义的LOGO；
l VGA输入自动调整功能；
l 有音量控制、红外遥控控制、待机模式等功能。
2、输入模式：
l CVBS复合信号: 有PAL, NTSC, SECAM与立体声音频输入
l YpbPr色差分量信号: 1080p@50/60Hz, 1080i@50/60Hz, 720p@50/60Hz, 576i/p, 480i/p 与立体声音频输入
l VGA电脑PC信号:
640x480@60Hz, 800x600@60Hz, 1024x768@60Hz,1280x1024@60Hz, 1280x720@60Hz, 1360x768@60Hz, 1440x900@60Hz, 1680x1050@60Hz, 1920x1080@60Hz 与3.5立体音频输入；
l 2个HDMI输入: 480i 到4K*2K@30Hz；
l USB输入格式: MPEG, H.264, RM/RMVB movie decode, JPEG, BMP, PNG 图片格式和MPEG1/2, MP3 音频解码。
3. 包装清单：
l ALL TO HDMI 切换器主机 1台
l 5V/2A DC 电源            1个
l 英文说明书一张               1本
l 遥控器            1个

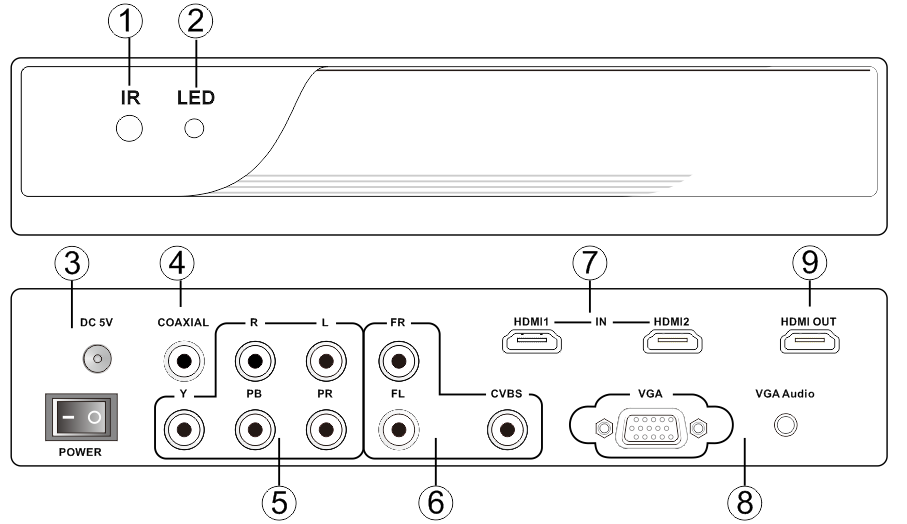

Part 1. IR：红外接收窗口(只接受这个设备的远程控制信号)。
Part 2. LED：LED灯将照亮蓝色时开启模式,红色时处于“待机”模式。
Part 3. 电源输入口: 5V/2A
Part 4. COAXIAL数字同轴音频输出：同轴输出连接音频功放或带同轴的音箱。
Part 5. 色差信号和左右声道输入：一个DVD(色差端子)源连接到RCA的色差端子连接器。
Part 6. 复合AV信号和左右声道输入：复合视频源连接(例如,一个复合视频播放器)在RCA CVBS连接器。
Part 7. HDMI信号输入：连接HDMI来源如DVD播放器/蓝光播放器的视频和音频信号转换。
Part 8. VGA信号输入：连接电脑(RGBHV)来源的VGA视频输入do 15针高清连接器。
Part 9. HDMI信号输出：HDMI输出连接器连接到一个HDMI装备(例如,电视或显示器)。
连接与操作
通过HDMI线把信号源与多媒体切换器HDMI输入口连接起来
通过VGA线把信号源与多媒体切换器的VGA输入口连接起来；
通过YPBPR色差分量线把信号源与多媒体切换器的YPBPR输入口连接起来；
通过AV线把信号源与多媒体切换器AV输入口连接起来
通过HDMI线把多媒体切换器的HDMI输出口与显示终端的HDMI输入口连接来；
通过同轴线外接功放机同轴输入口连接上，
把多媒体切换器接上5V电源。
产品规格:
HDMI 输入分辨率支持 …………………………………………………HDMI1.4版4KX2K30HZ
VGA输入…………………………………………………640x480@60Hz到 1920x1080@60Hz；
支持输入……………………………………………………………………………AV复合信号
支持输入……………………………………………………………………色差分量信号YPBPR
支持输入……………………………………………………………………USB硬盘和U盘输入
输出DDC 信号………………………………………………………………5Volts p-p (TTL)
输入视频信号 ………………………………………………………………0.5~2.0Volts p-p
输出视频信号……………………………………………………………-0.35~0.7Volts p-p
最大工作电流……………………………………………………………………………1500mA
电源适配器规格…………………Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/2A
工作温度范围……………………………………………………………………(-15 to +55℃)
工作适度范围……………………………………………………………5 to 90%RH (无凝缩)
尺寸 (长 x 宽x 高)…………………Product size: 18*13*4CM，包装 size: 26*23.5*6CM
重量………………………………………Product weight: 0.3 kg ，包装后weight: 0.67 kg
红外遥控器使用说明
1．首先去掉遥控面板尾部的绝缘塑料薄膜。
2．如果想选择任何一路信号源从输出口输出，选择Source键直接按HDMI、VGA、YPBPR、AV数字键，例如想输入VGA信号源切换到输出口，直接按Source键向下移动到数字VGA，按OK确认。
3．不用遥控器时，为了安全，请将绝缘塑料薄膜插入遥控面板尾部。
按键说明：
Power: 进入待机模式或重新进入正常模式
Source: 弹出菜单,按上下键选择和按下OK按钮进入
USB: 进入USB信号来源
Picture: 柔和, 标准,明亮的模式选择和个人照片
Ratio: 调整显示比例,-5% + 5%范围可以设置
Navigation buttons: 左、右、上下导航菜单项或USB媒体文件,按下OK进入
OK: 确认并输入选择
Menu: 弹出主菜单,再按下菜单按钮返回
Exit: 关闭菜单或退出USB回放模式
Vol-:减小音量     Vol+:增大音量
Output: 设置1280x1024、720p或1080p、4K输出格式

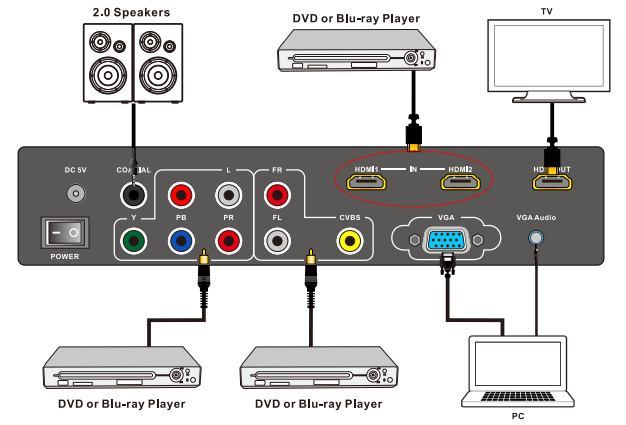

连接示意图：

注意事项:
