美菲特M2809 多功能转换器是我公司一款功能强大的转换器，可以将RGB，CVBS，YPBPR，VGA，DVI，HDMI信号进行相互之间的转换。信号输入输出均采用DVI-I接口，VGA信号通过DVI转VGA转接头输入输出，YPBPR信号通过DVI转YPBPR转接头输入输出，CVBS通过DVI转CVBS转接头输入输出，模拟声音采用3.5mm接口进行声音输入输出。美菲特M2809 多功能转换器采用了特殊专利技术的信号转换技术，支持去隔行技术，支持3D降噪，可对图像进行细节方面的调节等，产品可以对输出分辨率进行调节，支持常用的多种分辨率输出，支持图像的倒置等高级功能。转换器可以自动识别输入的信号种类，真正可以做到智能化转换和一机多用，操作非常简单，可广泛应用于各种音视频场所，诸如视频会议，告示系统，安防监控等领域。

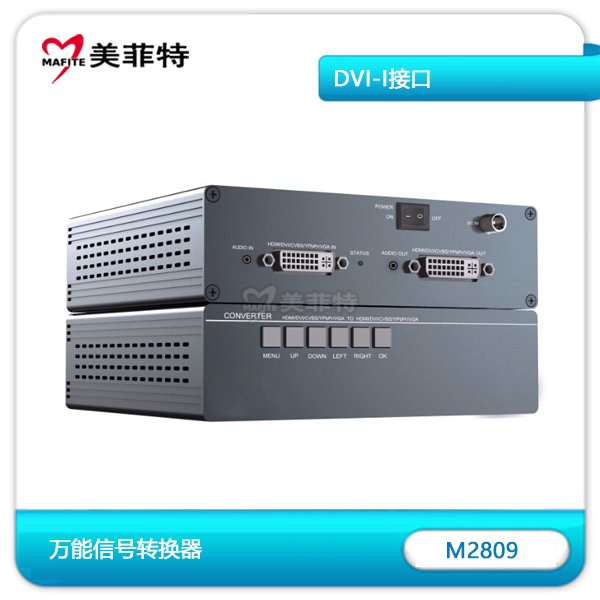

产品图片 产品指标
1. 支持HDMI/DVI/VGA/YPBPR/RGB/CVBS+LR输入，HDMI/DVI/VGA/YPBPR/RGB/CVBS+LR输出；
2. 支持各种输入信号格式下常见分辨率，最高可到1920×1200@60hz，支持VESA和HDTV常见信号格式；
3. 自适应输入信号，可以自动识别输入信号的种类，自动跳转到相应的输入通道；
4. 可以通过按键对图像进行多种细节方面的调节，如图像输出分辨率，图像对比度等；
5. 可以自己产生测试信号，方便后面的调试；
6. 自动补偿线缆损耗；
7. 输出分辨率可调，支持多种分辨率输出；
8. 支持图像翻转180度；
9. 支持遥控器调节。
规格指标

	参数	规格
电气	CVBS输入（采用VGA接口）	支持NTSC，PAL，电平1Vp-p，阻抗75Ω
	YPBPR输入（采用VGA接口）	支持480p，576p，720p，1080i，1080p，电平0.7Vp-p，阻抗75Ω
	VGA输入（采用VGA接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200，电平0.7Vp-p，阻抗75Ω
	DVI输入（采用DVI接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
	HDMI输入（采用DVI接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
	CVBS输出（采用VGA接口）	支持NTSC，PAL，电平1Vp-p，阻抗75Ω
	YPBPR输出（采用VGA接口）	支持480p，576p，720p，1080i，1080p，电平0.7Vp-p，阻抗75Ω
	VGA输出（采用VGA接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200，电平0.7Vp-p，阻抗75Ω
	DVI输出（采用DVI接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
	HDMI输出（采用DVI接口）	支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
电源	适配器	5V4A
	功耗	小于7W
温度	工作温度	0到+50度
	储存温度	-10到+85度
湿度	储存湿度	10到95%RH
物理	尺寸	154*142*44mm
	重量	0.8kg

标配清单

序号	名称	数量	单位
1	产品主机	1	台
2	电源适配器（5V/4A)	1	个
6	合格证	1	张
7	保修卡	1	张
8	说明书	1	本


设备操作及功能说明
设备连接
注意事项：请使用下面的安装顺序，如果没有正确遵循安装顺序，设备可能不工作或工作不正常。
(1) 将信号源的和设备连接，如果是CVBS信号输入，选用DVI转4RCA（接黑色线）如果是YPBPR信号输入，选用DVI转4RCA（按照绿线接绿线，蓝线接蓝线，红线接红线线序），如果是VGA信号，选用DVI转VGA转接头，如果是DVI信号，直接用DVI线缆即可，如果是HDMI信号，选用DVI转HDMI转接头；
(2) 将显示设备个设备连接，如果显示设备是DVI接口，直接用DVI线连接，如果显示设备是HDMI接口，用DVI转HDMI转接头然后再用HDMI线连接，输出信号的连接方式等同于输入端。
设备操作
(1)  拨码开关说明：设备底部有8pin的拨码开关，可以对产品进行一些详细的配置，说明如下；

                             拨码开关简图

 注意：1.拔码朝上代表“0”，拔码朝下代表“1”
       2.拔码“1”“2”控制信号类型
       3.拔码“3”“4”“5”切换分辨率
       4.拔杩“6”为镜像开关
       5.拔码“7”为自动识别状态开关
       6.拔码“8”为红外遥控开关


详细说明见如下表格：

拔码	1	2	模式		拔码	6	模式
状 态	0	0	CVBS		状态	0	Mirror
	0	1	YPBPR			1	Normal
	1	0	VGA
	1	1	HDMI/DVI		拔码	7	模式
拔码	3	4	5	分辨率	状态	0	Auto
状 态	0	0	0	1024*768		1	Auto off
	0	0	1	1360*768
	0	1	0	1920*1200	拔码	8	模式
	0	1	1	1280*720	状态	0	IR OFF
	1	1	0	1080P/50		1	IR ON
	1	1	1	1080P/60

4）按键菜单说明：

设备前面


设备连接好后，按下设备前面板的“MENU”键，弹出主菜单
1.输出分辨率调节：进入主菜单按设备前面板上的方向键“UP”/“DOWN”,选择“Out Reso lut”后，按下“OK”键，弹出“Out Reso lut”菜单，按“LEFT”“RIGHT”键进行选择，选择好后按“OK”键确定，如图

                            Out Reso lut菜单
2.输出模式调节：进入主菜单按设备前面板上的方向键“UP”/“DOWN”,选择“Out Port Mode”

后,按下“OK”键，弹出“Out Port Mode”菜单，按“LEFT”“RIGHT”键进行选择，选择好后按“OK”键确定，如图

                           Out Port Mode菜单
3.画面比例调节：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“Aspect Ratio”后，按下“OK”键，弹出“Aspect Ratio”菜单，按“LEFT”“RIGHT”键进行选择，选择好后，按“OK”键确定，如图

                             Aspect Ratio菜单
4.画面缩放：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“Over Scanning”后，按下“OK”键，弹出“Over Scanning”菜单，按“LEFT”“RIGHT”键调整缩放比例（范围：1%至-10%），调整好后按“OK”键确定，如图5.2.6

                            Over Scanning菜单
5.内置测试图片：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“Out Pattern”后，按下“OK”键，弹出“Out Pattern” 菜单，按“LEFT”“RIGHT”键进行选择,选择好后按“OK”键确定，如图

                           Out Pattern菜单
6.水平翻转画面：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“H-Mirror”后，按下“OK”键，弹出“H-Mirror” 菜单，按“LEFT”“RIGHT”键进行选择,选择好后按“OK”键确定，如图

                                H-Mirror菜单
7.垂直翻转画面：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“V-Mirror”后，按下“OK”键，弹出“V-Mirror” 菜单，按“LEFT”“RIGHT”键进行选择,选择好后按“OK”键确定，如图

                           V-Mirror菜单
 9.信号源信息：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“In-Sync Info”后，按下“OK”键，弹出“In-Sync Info” 菜单，显示出当前信号源信息，如图5.2.10

                               In-Sync Info菜单
10.恢复出厂设置：进入主菜单按设备前面板上的方向键“UP”/“DOWN”选择“Reset System”后，按下“OK”键，弹出“Reset System” 菜单，如图5.2.11，按“LEFT”“RIGHT”键选择“ON”,按“OK”键确定，然后重启SCAT-HSDA-120T即可

                           Reset System菜单
后面板介绍

后面板
1.音频信号输入端口
2.HDMI/DVI/CVBS/YPbPr/VGA信号输入端口
3.电源指示灯，连接电源后常亮
4.音频信号输出端口
5.CVBS/YPbPr/VGA信号输出端口
6.设备电源接入端口
7.设备电源开关
常见故障说明
⑴ 显示器上没有任何反应
◆确保所有使用外部电源的的插销、插座紧固连接。
◆检查和显示器是否打开电源以及是否正常运行。
◆通过采取拔掉再重新连接DVI线缆的方法来重新设置系统。
⑵ 显示器显示“No Signal”画面
◆检查信号源是否开启。
◆检查信号源和设备之间的连接是否正确，CVBS输入用黑色的接头连接，YPBPR输入
三条线缆要一一对应的连接。
◆将拨码开关7设置成为1，然后拨动拨码开关1,2选择对应的输入。设备的自动识别经
过很多次测试，可以兼容市面上绝大多数信号源，但是不排除有少量不标准的信号源
不能正确的被识别，此时可以通过手动选择输入的信号类别。
◆确保信号源设置的分辨率小于1920*1200 刷新率60HZ。
◆确保显示器能够支持设备的输出的分辨率。
⑶屏幕图像黑边或者溢出
◆设置显示器的显示模式，一般选择全屏模式。
◆选择合适的分辨率输出。
◆通过遥控器进入高级菜单，调节图像的缩放，位置等。

安全提示
设备通电前，需要检查确保机箱接地良好，以防止机壳产生静电放电而危及设备和人身安全，并起到良好的屏蔽效果，在安装、使用和维护时，请遵守以下事项
{C}{C}{C}{C}{C}{C}
 请注意机箱接地良好
Ø 请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。不能使 用无保护地的电源，电源线的接地脚不能破坏。
Ø 需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉 电源插头等，以确保您和设备的安全。注：阴雨潮湿天气或长时间不使用时，应关闭电源总闸。
Ø 不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆踩踏或挤压，以防止出现漏电或短路等危险。
Ø 从设备上插、拔信号线时，设备需要断电，以免损坏设备。带电插拔造成的损坏不在保修范围。
Ø 应合理安置设备，设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏设备。如装入标准机架、机箱、机柜，或放置在稳固平台的工作台面上，防止设备跌落。
Ø 设备工作坏境要注意防尘、防潮，不要将系统设备置于过冷或过热的地方。
Ø  {C}{C}{C}注意避免液体浸泡和溅入设备内部，尤其要防止化学品或液体洒在设备上或其附近。
Ø 所有的维修工作应由专业维修维修人员完成，未经培训不要尝试自己维修设备，防止电击危险，以免发生意外事故或加重设备损坏程度。
