M2906|SDI音频解嵌器

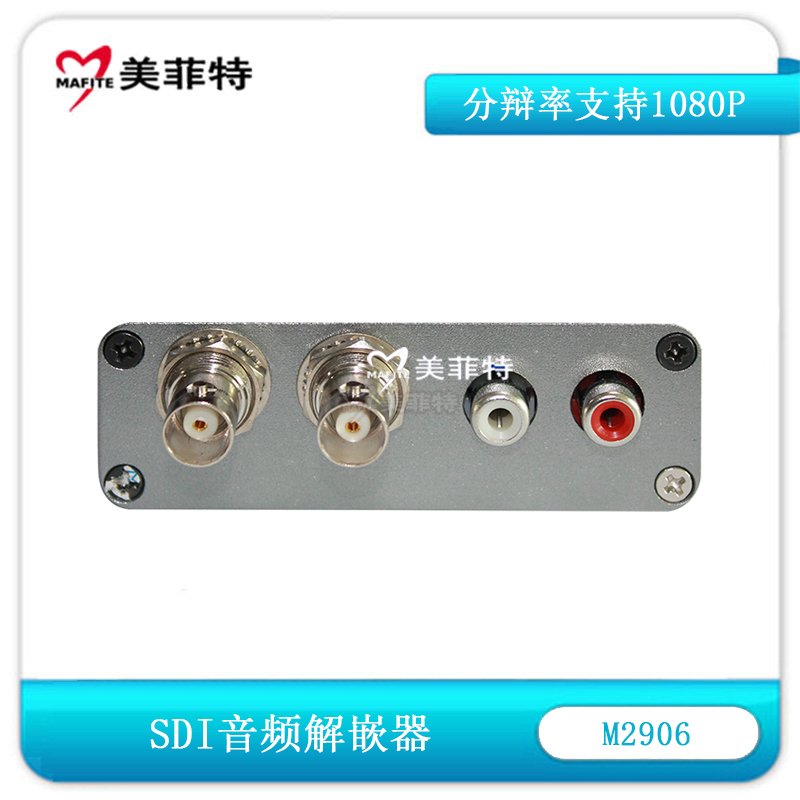

美菲特M2906 SDI转SDI专业高清转换器，采用工业级SCALER转换处理设计，将一路SDI（SDI/HD/3G）信号转换为2路SDI（SDI/HD/3G）视频信号输出和一路左右声道音频输出，通过拨码开关可以强制输出下列格式：SD-SDI:480i@60Hz、576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz 1080P@25/30Hz

3G-SDI:1080P@50/60Hz

各种格式的SDI视频信号，以满足不同输出的需求应用。使您的SDI 高清设备兼容老式的标清系统。SDI信号自动识别兼容SD-SDI 、HD-SDI、 3G-SDI的信号，输出SDI支持10种最广泛使用格式。工控级电源设计支持5V~12V，更长的使用寿命。

现场拍摄，电视台，电视会议，安防监控，银行、证券、金融系统

1：工业级芯片，超级性价比。

专业的工业级SCALER芯片，丢弃传统的FPGA大规模集成电路，大幅度节约成本。

2： SCALER倍频转换技术，带来更好的兼容性自动将输入的各种SDI格式的信号转换到你需要格式的SDI视频输出，获得卓越的画面精度。

3：工业级供电，支持5V~12V电压输入采用高效的电源管理芯片，设计寿命87600小时。

5：输入支持全制式SDI格式

SD-SDI:480i@60Hz、576i@50Hz

HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz 1080P@25/30Hz

3G-SDI:1080P@50/60Hz

6: SDI 阻抗： 75欧姆

型号	M2906

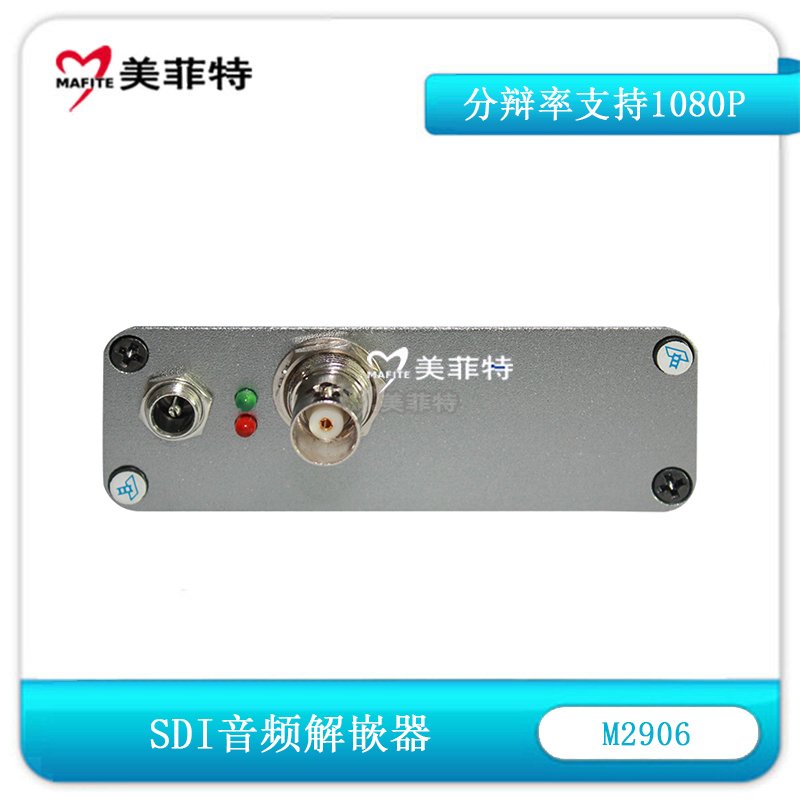

输入端口	SDI 接口	1路标准BNC 接头
	电源输入接口	DC_2.1mm
	SDI输入阻抗75欧	掉电记忆
SDI	SDI输入信号标准	SD-SDI:480i@60Hz、576i@50Hz HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz 1080P@25/30Hz 3G-SDI:1080P@50/60Hz
SDI	SDI输出信号标准	SD-SDI:480i@60Hz、576i@50Hz HD-SDI: 720P@50/60Hz 1080i@25/30/50/60Hz 1080P@25/30Hz 3G-SDI:1080P@50/60Hz
音频	频率响应（10Hz ~ 20K Hz）	97~103 dB
电源规格	螺口公座DC_2.1mm	DC 5V~12V
LED指示灯	红色指示灯	电源指示灯
LED指示灯	绿色指示灯	信号接收运行
其它	整机功耗	DC 5V输入小于 350mA
	工作温度	-20~60摄氏度
	工作湿度	20% ~ 80%
	裸机重量	0.26Kg
	外形尺寸	113x84x28mm

SDI输出拨码开关ON /OFF参数设置方法：
